Les escaliers

Marche d'escalier : quelques règles à respecter

Toutes les marches d'une même volée doivent être rigoureusement de la même hauteur (hauteur idéale : 17 cm, au-dessus la montée devient raide). Il est important de ne pas dépasser un certain nombre de marches : au-dessus de 18 marches, la montée est fatigante.

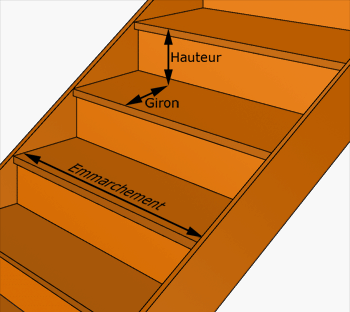

Le Giron

.

Méthode de calcul du Pas de Foulée :
PF=(2xH+G)

Si H = Hauteur Marche (16cm)
Si G = Giron (25cm)

Valeur du Pas de Foulée

soit (2 x 16 + 25) PF= 57cm
La valeur du pas de foulée doit être comprise entre 57 et 64cm

La formule de Blondel

Elle indique que ce pas doit être compris entre 60 et 64 cm pour que l'escalier soit agréable.

Garde-corps : La norme

Le garde-corps est la partie qui suit la main courante au niveau du palier. Il est situé à une hauteur d'un mètre au minimum.

Règles générales pour les particuliers :
* Norme Garde-corps rampant :

Un garde corps rampant est le garde corps qui suit la volée d'escalier. Celui-ci doit toujours être prévu d'une hauteur de 0,90 m (900 mm) au minimum par rapport au nez de marche.

* Norme Garde-corps de palier :

Un garde corps de palier est destiné aux parties horizontales d'un escalier. Celui-ci doit toujours être prévu à une hauteur minimum de 1m (1020 mm généralement). On retrouve obligatoirement une plinthe, généralement située à 50 mm du sol et qui monte jusqu'à 450 mm minimum, suivi du nombre de lisses souhaité pour obtenir 1020. L'espacement maximum de celles-ci doit être de 180 mm.

Normes et Règles générales Garde-corps industriels :

Le cas des installations industrielles réserve des normes un peu différentes. Dans le cas d'accès aux machines (généralement dans des sites industriels) une norme européenne prévoit une hauteur minimum de 1,10 m avec une plinthe sur une hauteur de 10 cm au bas du garde-corps. Le garde-corps doit avoir une résistance en pression horizontale suffisante pour retenir une personne.

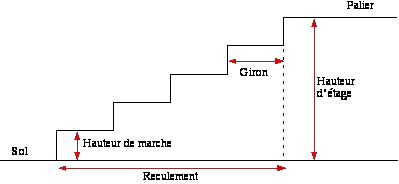

Petit calcul de marches

LEXIQUE

Autour de l'escalier
Cage d’escalier

La cage d'escalier c'est la partie d'un immeuble ou d'une maison d'habitation réservée pour l'implantation de l'escalier

Chevêtre

Structure vide dans le plancher supérieur.

Dégagement

Hauteur restant au dessus de l'escalier perpendiculairement à la pente de l'escalier.

Echiffre

Mur accolé à l'escalier. Les faux limons ou crémaillères sont fixés sur le mur d'échiffre.

Jour

La parti de la cage d'escalier non utilisé par l'encombrement, le jour c'est le vide laissé à l'extérieur des rampes de chaque volées.

Palier

C'est la partie de plancher qui distribue les pièces d'un étage.

Passage de main

Espace libre entre la main courante et la dalle, pour permettre la glisse de la main sans risque heurter le mur. Sa valeur minimum est de 5 cm.

Rampiste

Spécialiste de la fabrication des escaliers débillardés.

Trémie

C'est le vide créé dans un plancher pour permettre le passage de l'escalier. Les mesures de la trémie diffèrent selon le type d'escalier, et de l'échappé calculée pour une utilisation dans de bonnes conditions de confort.

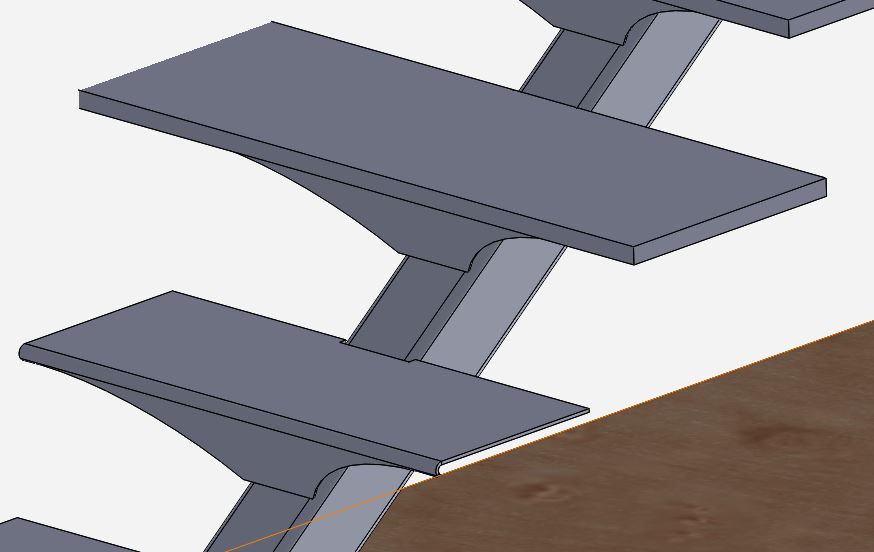

Composant de l'escalier

Contremarche

Partie pleine sous la marche. La contremarche ferme le vide entre deux marches.

Crémaillère

La structure qui supporte les marches d'une volée, les marches sont posées sur la crémaillère.

Demi-poteau

Poteau de garde corps d'étage se trouvant le long d'un mur.

fût

Partie centrale supportant un escalier à vis ou en spirale

Garde-corps

Protection le long d'un escalier, d'un palier ou d'une trémie. La pièce supérieur du grade corps est la main courante, la pièce inférieur est la lisse basse. Entre ses deux pièces se trouve la rambarde qui est constituée de lisses ou de balustres.

Garde-corps d'étage

Il se situe sur les paliers,sa hauteur minimum doit être de 1,00m et 1,10m sur les sites industriels.

Garde-corps rampant

C'est le garde corps qui suit la volée d'escalier. sa hauteur minimum doit être de 0,90m à l'aplomb du nez de marche.

Limon

élément de la structure de l'escalier. Les marches et contre marches sont encastrées dans les limons qui sont maintenus par les poteaux. Lorsque les marches sont posée sur les limons ceci s'appelle crémaillère

Limon à l'anglaise

Limon découpé en forme de crémaillère sur lequel repose les marches qui débordent sur l'extérieur.

Limon de jour

Limon intérieur sur lequel est assemblé le garde corps rampant

Lisse

Elles peuvent être en bois,métal ou inox. Les lisses sont maintenues par les poteaux et posées sous la main courante, perpendiculaire à celle ci. Le vide de part et d'autre des lisses ne doit pas excéder 18 cm.

Lisse basse

Partie inférieure du garde corps.

Main courante

Partie supérieure des garde corps destinée à être prise en main. Dans les rampants elle doit avoir une hauteur minimale de 90 cm par rapport au nez de marche, et sur les garde corps d'étage la hauteur minimale est de 100 cm.

Main courante murale

Main courante fixée au  mur.

Marche

Parties horizontales de l'escalier sur lesquelles on pose le pied. Sa forme est variable, elle peuvent être droites , rayonnantes , balancées, arrondies en fonction de leur place ou de la forme de l'escalier. Toutes les marches de l'escalier ont la même profondeur qui est elle même déterminée par le giron. Leurs hauteur doivent être identique du départ à l'arrivée.

Marche balancée

Marche, dans une suite de marches rayonnantes dont le rayon ne part pas d’un centre commun.

Marche d’angle

La plus longue de la volée, elle vient s'emboîter dans l'angle du quart tournant.

Marche d’arrivée

Marche la plus haute de l'escalier.

Marche de départ

La marche du bas de l'escalier, elle peut être en retrait du poteau de départ ou au contraire saillant, souvent courbe et arrondie en bout, plus accueillante et invitant les utilisateurs venus de directions différente.

Nez de marche

C'est la partie avant de la marche qui est en saillie de la contremarche.

Palier de repos

Le palier de repos est un palier intermédiaire placé entre 2 volées de marches pour desservir une pièce ou repartir dans une autre direction. Ce pallier est obligatoire pour une volée de plus de 25 marches.

Poteau

élément de la structure de l'escalier. maintient les limons et marches d'angle.

Poteau de départ

Premier poteau en bas de l'escalier.

Poteau intermédiaire

Poteau entre deux volées de marche, permet le changement de direction (sur un escalier qui n'est pas débillardé)

Quartier tournant

L'angle de l'escalier au changement de direction. Ses marches sont  rayonnantes ou balancées. Le quartier tournant peut être simplement un palier.

Rampe

Elle est constituée du limon, de la main courante et des balustres ou lisses

Rampe extérieure

La rampe qui se trouve à l'opposé du sens de l'escalier.

Rampe intérieure

La rampe qui se trouve dans sens de l'escalier

Soubassement

Partie basse d'un garde-corps recevant un remplissage en tôle perforée, en verre 44/2 ou en polycarbonate.

Tête de la marche

partie débordante de la marche sur un escalier à l'anglaise.

Sur l'épure, le plan ou le schéma

Balancement

Technique de tracé des marches dans les angles d'un escalier.

Blondel

L'architecte, mathématicien qui à donner son nom à la règle: (Hauteur de la marche X 2)+giron = valeur comprise entre 57 et 64cm. La relation de Blondel permet de trouver la valeur du giron en fonction de la hauteur des marches, ou de calculer le nombre de marches en fonction d'un giron définit .

Collet

Bord de la marche balancée, coté intérieur dans un changement de direction de l'escalier.

Échappée

Hauteur de passage prise à l'aplomb du nez de marche. L'échappée ne doit pas être inférieure à 190 cm.

Escalier

Ouvrage fixe reliant deux niveaux.

Emmarchement

Largeur utile de passage dans l'escalier. L'emmarchement ce mesure entre les limons.

Encombrement

Surface prise au sol par un escalier.

Epaisseur de dalle

Mesure prise entre le sol fini et le plafond de l'étage inférieur

Foulée

(Hauteur de la marche X 2)+giron = valeur comprise entre 57 et 64cm.

Giron

Mesure du pas de foulé moins le nez de marche. Le giron se calcul sur la ligne de foulée. Toutes les marches de l'escalier ont le même giron.

Hauteur à monter (HAM)

Hauteur réelle de l’escalier au sol fini du départ au sol fini de l'arrivée. La mesure de la hauteur à monter est prise entre le départ et l'arrivée en tenant compte des faux niveaux des dalles.

Hauteur de marche

Hauteur à monter divisé par le nombre de marches.

Hauteur sous plafond

Hauteur du sol fini au plafond fini.

Lamellé-collé

Pièce de bois reconstitué par collage de lamelles. Une pièce en bois en lamellé collé, travaillera moins que la même pièce en massif (et même essence).

Largeur d’escalier

Distance mesurée  à extérieur des limons.

Largeur utile de passage

Voir emmarchement

Ligne de pente

Donne l'angle de l'escalier, la ligne de pente est une ligne imaginaire tendue sur la ligne de foulée.

Numérotations  des marches

Chaque marche est numérotée en ordre croissant de la marche de départ à la marche d'arrivé.

Pas de foulée

Voir foulée

Pente de l’escalier

La pente d'escalier ne doit pas dépasser les 45° dans une habitation.

Profondeur de la marche

Profondeur utile de la marche, s'étend du nez de marche à la contre marche.

Queue

Coté le plus large d'une marche balancée, opposée au collet.

R1

Longueur de la volée de départ

R2

Longueur de la deuxième volée

R2 bis

Longueur de la troisième volée

R3

Longueur de la volée d'arrivée (sur un escalier ¼ tournant il n'y a pas de R2, un R1 et un R3)

Reculement

Le reculement est la longueur de la volée de marche mesurée à plat.

Reculement d'arrivée

Est définit sur les plans comme « R3 »

Reculement de départ

Est définit sur les plans comme « R1 »

Reculement intermédiaire

Est définit sur les plans comme « R2 » ou « R2 bis »

Révolution

Une révolution égal 360°, l'escalier effectue un tour complet.

Travée

Mesure horizontale entre deux poteaux.

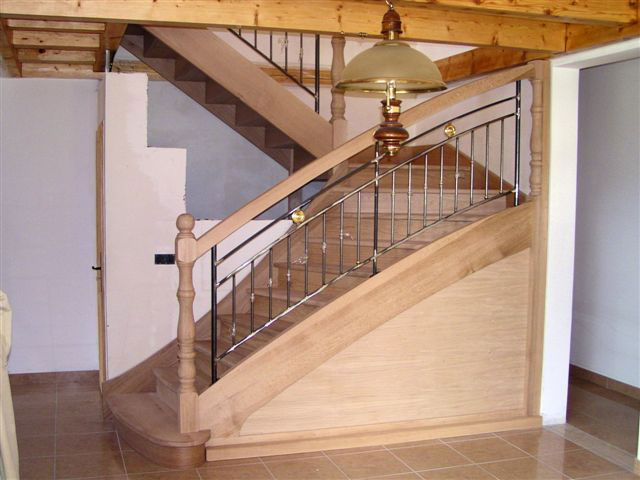

Type d'escalier

Escalier courbe sans poteau d'angle. Le limon et la main courante débillardé sont fabriqués par un rampiste.

Escalier formant un U.

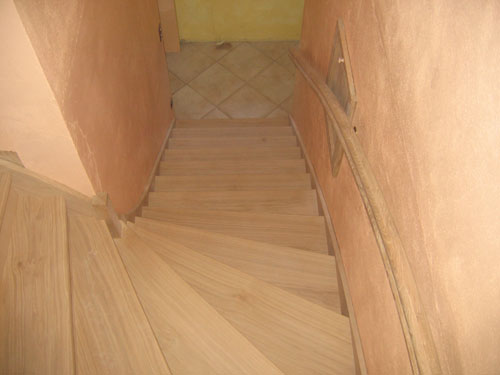

C'est un escalier enfermé entre des cloisons.

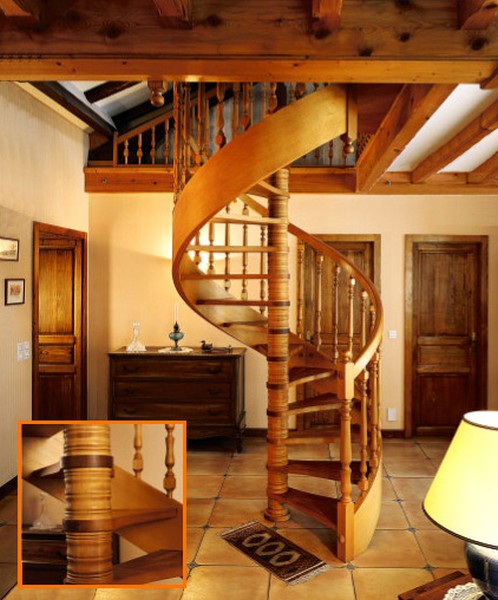

Se dit d'un escalier circulaire en forme d'hélice.

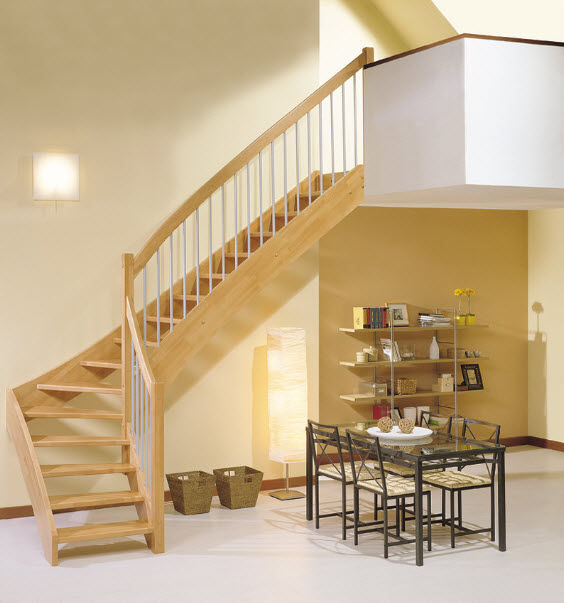

Escalier avec un seul virage, en bas, ou en haut. En général 90° mais souvent les angles relevé sur les murs diffère de la normalité.(sur 1m de longueur une différence de 1° provoquerait une erreur de 18 mm).
