Le type d'éolienne
L'éolienne verticale

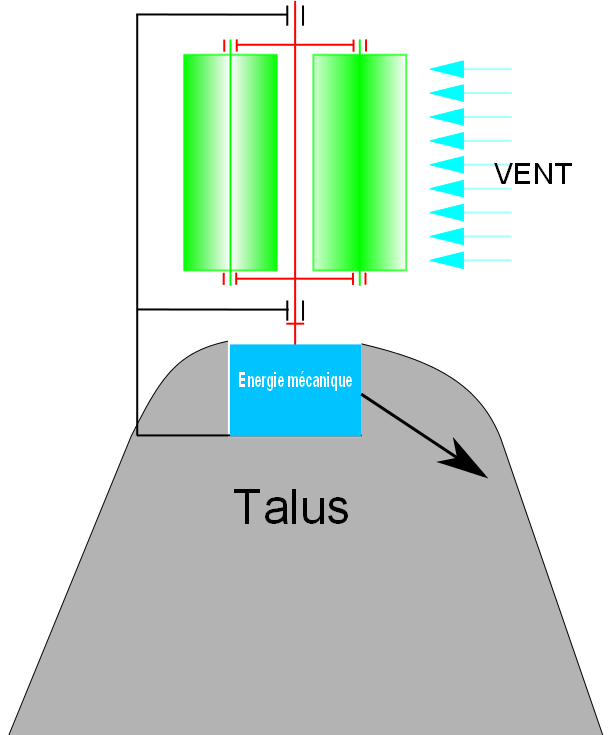

Mon Choix c'est porté sur une éolienne verticale. Pour un particulier, je trouve le principe de cette éolienne plus adapté, je m’explique :- Le système est maintenu entre deux pivots, les ailes ne sont pas en porte à faux, donc moins de contraintes mécaniques et moins de bruit.
- La maintenant de la récupération d’énergie mécanique se fait au sol, donc pas de moyens particuliers pour la maintenant (Nacelle, Echelle...).
L’implantation se fera sur un talus (à 2m du sol) en plein vent (que des champs autour).
Après une interrogation principale, de l’énergie gratuite oui mais pour en faire quoi ?
La consommation d’énergie première est le chauffage (dans le nord) et la climatisation pour le sud.
Soit une énergie sous forme thermique.
Comment transformer cette énergie mécanique en énergie thermique?

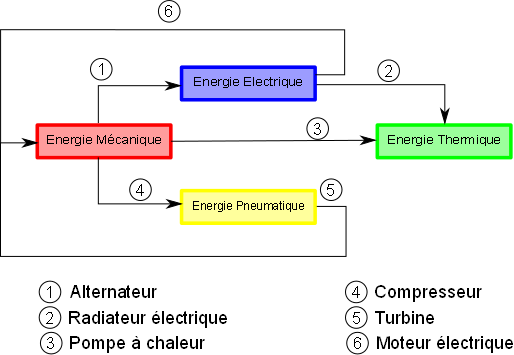

Plusieurs choix s'offres à nous :
Les chemins ❺ et ❻ sont utiles si l'on souhaite stocker l'énergie puis la restituer dans un second temps.
Ceci nous donne une nouvelle problèmatique : Est-ce nécessaire de stocker l'énergie? Et sous quelle forme?
| N° | Désignation | Rendement |
|---|---|---|
| ❶ | Transformation d'énergie mécanique en énergie électrique via un alternateurs | 70 à 75% |
| ❷ | Radiateur | 20% |
| ❸ | Pompe à chaleur, pompes centrifuges | 40 à 80% |
| Rendement de la pompe par rapport à l'énergie fournie | 140 % à 170 % | |
| ❹ | Compresseur | 70% |
| ❺ | Turbine à air | 80 à 85% |
| ❻ | Une batterie au plomb | 70 à 75% |
| Suivi d'un moteur à courant continu | 75 à 95% |
Plusieurs chemins possibles, bilan des rendements :
| Classement | Chemin | Rendements | Global |
|---|---|---|---|
| 1 | ❸ | 1,4 | 140% |
| 2 | ❹ ➔ ❺ ➔ ❸ | 0,7x0,8x1,4 | 78,4% |
| 3 | ❶ ➔ ❻ ➔ ❸ | 0,7x0,7x0,75x1,4 | 51,45% |
| 4 | ❶ ➔ ❷ | 0,7x0,2 | 14% |
Dans ce bilan la ligne directe reste la plus rentable,
nous allons donc avoir le choix.
Le cas de le plus favorable est l'éolienne fournissant
directement sons énergie mécanique à avec une pompe à chaleur.
Afin de faire un choix correct, il est nécessaire
de savoir si nous devons stocker de l'énergie
ou l'utiliser directement.
Pour cela nous allons commencé par faire un bilan puis une définition du besoin en énergie.
Pour illustrer la démarche nous allons prendre une maison et pour tout dire la notre.
Soit un volume à chauffer d'environs 1320m3
A l'aide de l'application créée par mes soins voir Bilan thermique, sachant que ce calcul ne prend pas en compte ni la VMC, ni les ponts thermiques. Cependant un puit canadien et une VMC double flux sont prévus. L'apport solaire n'est pas non plus pris en compte
J'arrive à une consommation de 9280kWh/an soit 726m3/an de propane soit 1365kg de propane/an. Ma consommation actuelle alors que l'ensemble n'est pas isolé est de 1600Kg/an.
L'année prise en référence est 2012 soit environs 280 jours de chauffe. Avec un maximum de 16kWh pour une journée.
La seconde donnée d'entrée c'est l'énergie récupérée par 1m2 de surface éolien qu'il faut pondérer.
