Branchement d'un moteur asynchrone triphasé en monophasé

Il faut savoir que les moteurs triphasés ont généralement une plaque signalétique

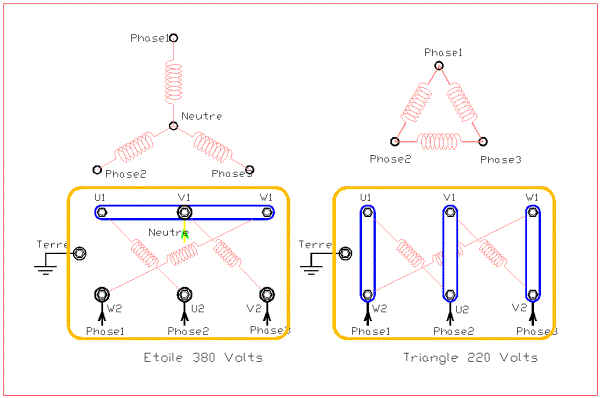

Il y a donc deux possibilités de branchement étoile et triangle.

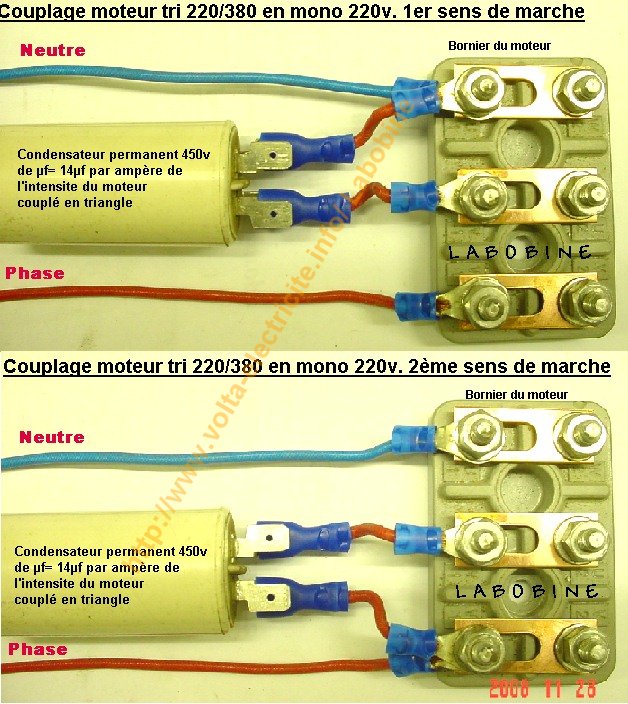

Pour brancher une moteur triphasé en 220V mono il faut le brancher en triangle

• Puissance du moteur réduite de 30%
• Couple de démarrage réduit de 50 à 100% suivant marque, modèle, puissance et vitesse.
• Au dessus de 1Kw montage très aléatoire, au-dessus de 1,5Kw peu conseillé, au-dessus de1,8Kw déconseillé.

$\mathrm{C(\mu f)}=\frac{\mathrm{I}}{6.28\times \mathrm{F}\times \mathrm{U}\times {-6}^{}}$

• F en faradμfarad
• I = l'intensité du moteur couplé en triangle
• F= fréquence(50)
• U= tension du réseau (230)

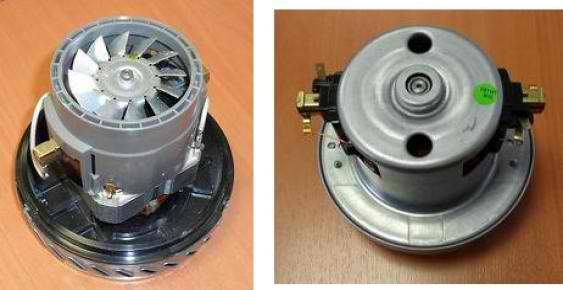

Le moteur universel (type machine à laver)

L'alimentation se fait indifféremment en courant continu ou en courant alternatif, d'où son nom : Universel.

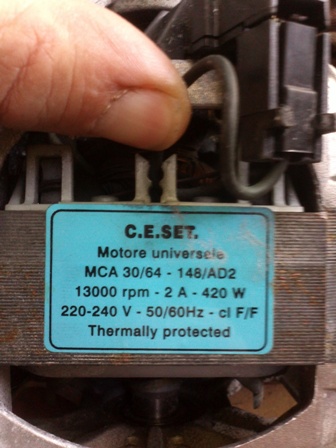

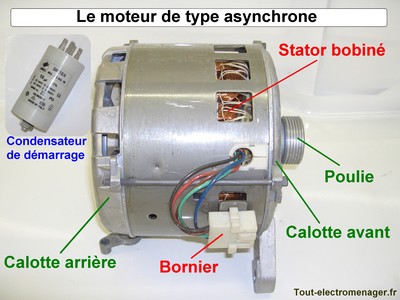

Concernant le moteur de récupération de ML

Comme je n'ai pas le condensateur, j'utilise la formule :
$\mathrm{C(f)}=\frac{\mathrm{P(tg\; \phi -tg\; \phi \text{'})}}{\mathrm{\omega }\times {\mathrm{U}}^2}$
On calcul bien sur φ par rapport au cos φ de la manière suivante :
$P=\mathrm{U}\times \mathrm{I}\times cos\; \phi$ donc $\mathrm{cos\; \phi }=\frac{\mathrm{U}\times \mathrm{I}}{\mathrm{P}}$

Variateur de vitesse pour moteur secteur 230V/16A à 2 fils

Sept composants suffisent pour réaliser un variateur de vitesse pour moteur à alimenter en 230V. Ci dessous, le schéma du variateur de vitesse :

Il apparaît dans sa forme la plus simple. Le triac supporte 16A efficaces en continu et supporte des pointes de courant jusqu'à 160A sur une alternance secteur (20ms de durée). De plus, le triac BTB16-600BW se passe de l'habituel snubber (réseau RC série à placer en parallèle avec le triac). Il est dit "Snubberless" d'après les fabricants, ce qui explique sa popularité.
Le triac doit être monté sur radiateur ! Le boitier est relié à l'anode 2 électriquement. Le radiateur, s'il est commun à plusieurs triacs, doit être relié à une borne du secteur. Chaque anode 1 joue alors le rôle de sortie.
On peut insérer un fusible en série avec le moteur ou la lampe pour protéger le triac et le disjoncteur secteur.

Avantages particuliers de ce variateur

La commande est faite à travers deux réseaux déphaseurs RC. Le premier est formé du potentiomètre avec R1 et C1, le deuxième comprend R2 et C2. Le variateur démarre donc à une valeur très réduite de la tension secteur lorsqu'on agit sur le potentiomètre.

La plupart des variateurs bon marché débutent leur action en donnant une tension déjà assez importante. Cela est dû au fait qu'ils n'utilisent qu'un seul ensemble RC pour déphaser la tension de commande. Ce phénomène peut être gênant si on souhaite faire varier une vitesse de moteur en commençant vraiment à zéro !
Exemple de réalisation rapide

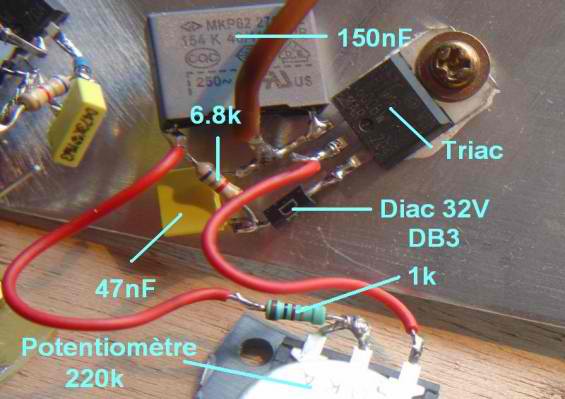

Pour réaliser rapidement ce variateur, on peut même se passer de circuit imprimé.

Applications

• Commande de chauffage
• Commutation de charges inductives
• Variateurs de vitesse pour moteurs
• Gradateur de lumière domestique et pour scène (16A : 3500W !)
