Les outillages de traçage

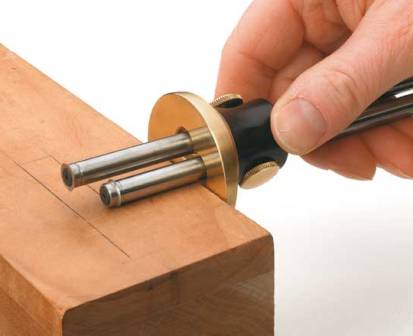

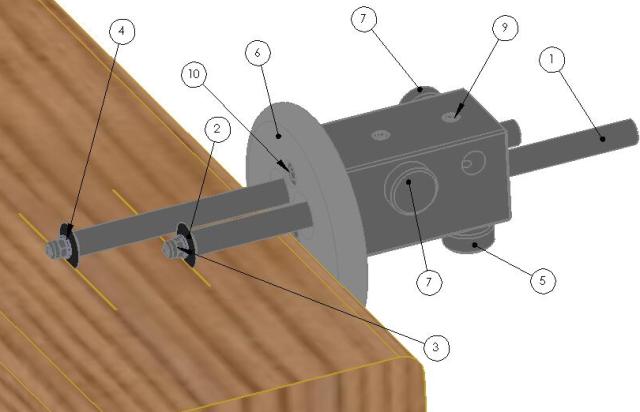

Le trusquin de précision
Vous pouvez télécharger le fichier de plan sur ce lien : le trusquin double
Le report de traçage
L'inspiration du Kerfmaker de Bridge City Tool Works
Et l'outillage en bois de Santé Le Cdule sur le cite de Association "Les Copeaux" d'ailleur pour la notice "Santé" à fait ça très bien.
Vous pouvez télécharger le fichier de plan sur ce lien : Le tracer
Les tourillons

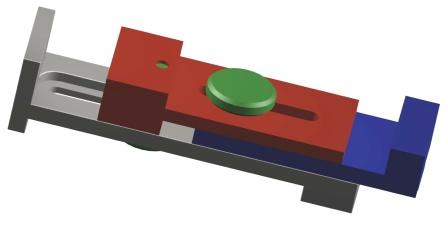

Voila donc la réalisation et le plan pour ceux qui ont des machines outils à dispo.
Vous pouvez télécharger le fichier de plan sur ce lien : Montage tourillon

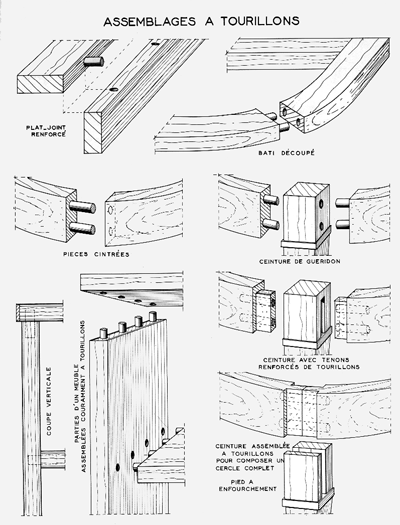

C'est quoi un tourillon?
L'assemblage du bois, de mon avis, le tourillon reste le sysème à la fois le plus économique, esthétique et résistant
Le tourillonnage est l'un des assemblages utilises pour les bois massifs, les panneaux de particules et les panneaux forts.
Les tourillons sont des baguettes rondes en hetre ou en frene, striees ou lisses, qui sont collees dans des trous correspondants.
Le bois n'est guere affaibli par les trous ronds qui sont disposes regulierement.
Le tourillonnage estutilise pour des elements demontables, comme pour des elements fixes (sieges, cadres, armoires, corps de meubles).
Sur les pieces biaises, un tenon se trouvera en travers par rapport au fil du bois, un tourillon sera preferable a d'autres modes d'assemblages.
Un autre avantage reside dans la faible utilisation du bois et dans l'assemblage a joint plat.
L'assemblage à tourillon : un des plus délicats !

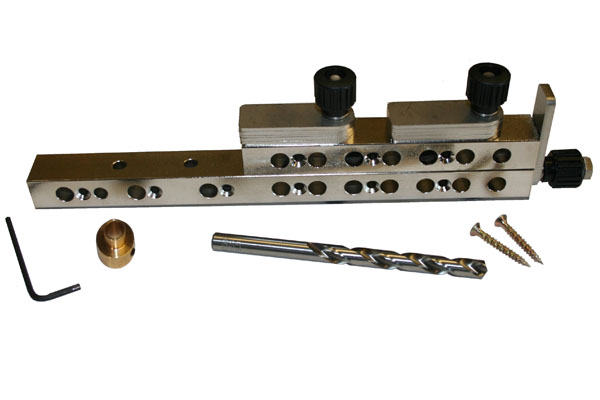

L'assemblage à tourillons reste une des techniques les plus difficiles et délicates à réaliser de par la constante et extrême précision qu'elle exige : un seul des perçages mal positionné et la totalité de l'assemblage est impossible à monter ! En dehors des machines industrielles sophistiquées et inaccessibles au particulier, il existe différents systèmes, je vous propose gabari de perçage spécial.
Le collage de préférence à la colle à bois se réalise sur le côté en bout
Il faut aussi déterminer le nombre de tourillons nécessaires
Pour connaitre le nombre de tourillons nécessaires pour un montage il faut d'abord connaitre l'effort sur ceux-ci.
- Prenon l'exemple d'une étagère, dont les dimensions sont la surface est 650mm par 350mm soit 22,75dm²
- La charge unitaire répartie sur la surface de cette étagère q=15N/dm²
- Résitance élastique en cisaillement du hêtre Reg=28 MPa
- Prenons un coéficient de sécurité S=5
- Le choix se fait sur des tourillons ∅8
Calculs
La charge est deRésistance pratique au cisaillement
Surface de hêtre nécessaire pour résister à la charge
La surface d'un tourillon ∅8 est de
Le nombre de tourillons nécessaire
Même si 2 tourillons peuvent tenir la charge nous en mettrons tout de même 4 (Il faut bien que l'étagère soit posée)
Pour info
| Diamètre | ∅6 | ∅8 | ∅10 |
|---|---|---|---|
| Surface | 28,27 mm² | 50,26 mm² | 78,53 mm² |
| Diamètre | Longueur | Diamètre | Longueur |
|---|---|---|---|
| 6 | 25 à 35 | 12 | 30 à 50 |
| 8 | 25 à 50 | 15 | 30 à 50 |
| 10 | 25 à 50 | 20 | 50 |
Les fixations bois
Il y a énormément de type de vis différentes, mais je me concentrerai sur les vis que j'estime plus pratique.
Pour la fixation d'un tiroir ou d'une chanière par exemple

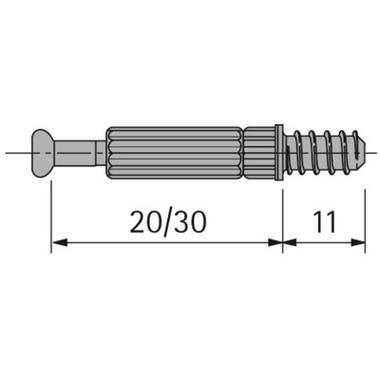

Goujon Twister
A visser avec la bague plastique qui permet un meilleur maintien. A utiliser avec les Rastex 15. Filetage direct pour perçage ∅5 mm,
Ces bagues existe en format 20 ou 30mm de long. Et plus c'est long, plus c'est bon.

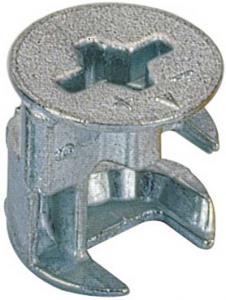

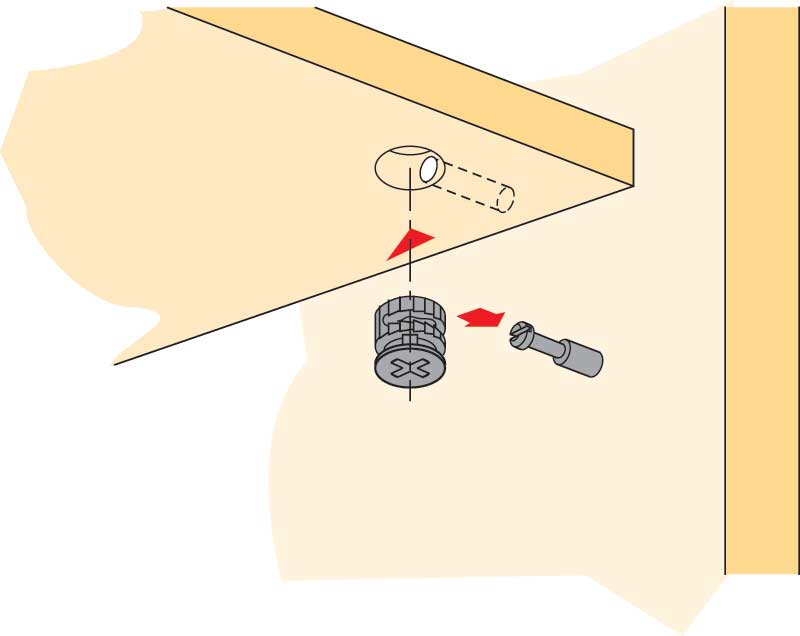

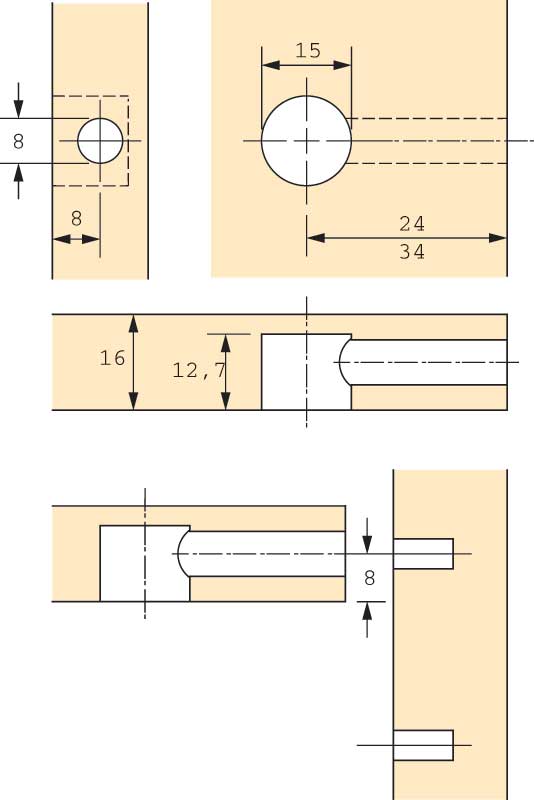

Rastex 15
Sans commentaire, vous avez compris le principe.

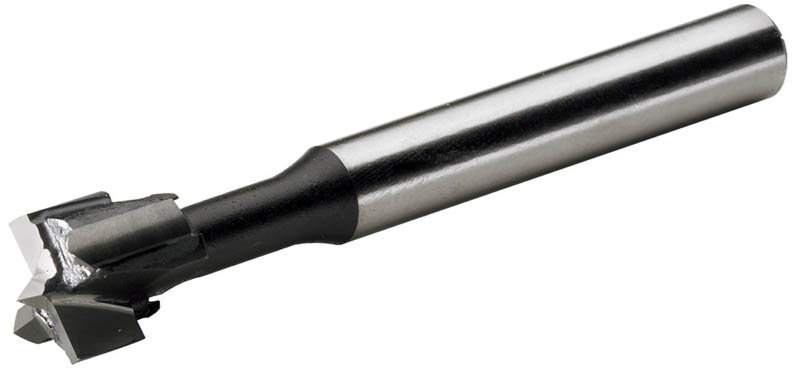

Le plus gros budget est pour la mêche, et le gabarit, mais pour ça j'ai des solutions, en cours de réalisation.

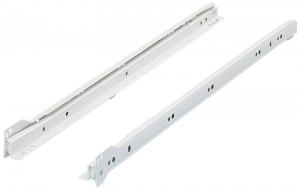

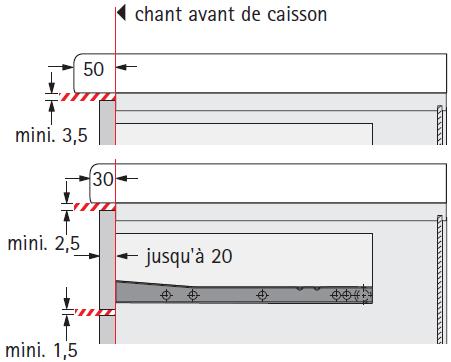

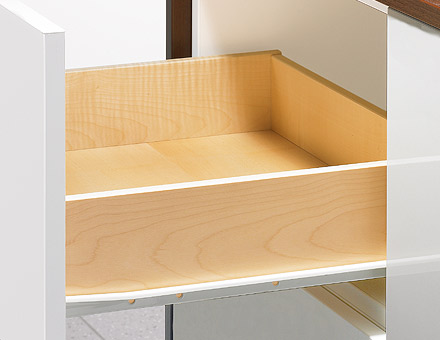

Les coulisses à galets
Pour réaliser un tiroir dans des étagères par exemple l'utilisation de ces coulisses est très pratique mais demande de la précision.
ces coulisses à galets de sortie partielle possède une capacité de charge de 25 kg, elles sont prévues pour un montage sous tiroir.
Ces coulisses sont équipées d'un système de retour automatique intégré ce qui permet une fermeture du tiroir en douceur, le rabat ce fait ainsi en toute sécurité.
Elles sont également dotées d'un dispositif double stop de blocage à l'ouverture et à la fermeture ce qui maintient le tiroir en position fermée et ouverte pour empêcher toute ouverture ou fermeture inopinée.

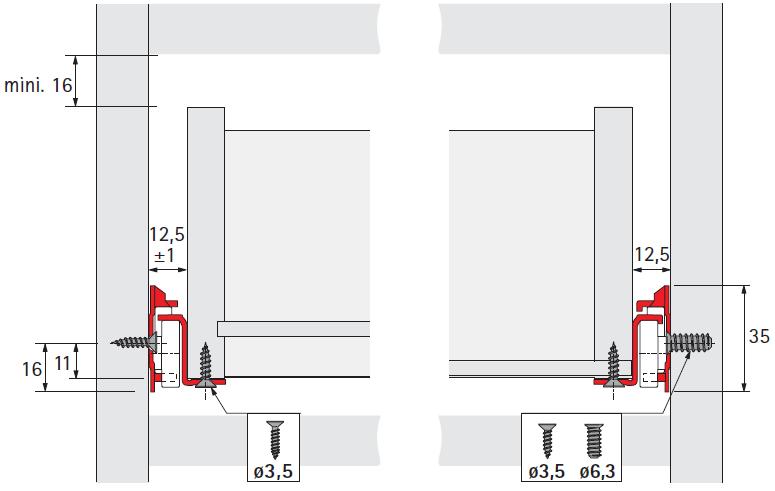

L'épaisseur de la glissière est de 12,5 mm et accepte un désalignement de ± 1 mm.
Montage avec vis à bois ∅3.5mm ou Eurovis ∅6.3mm.

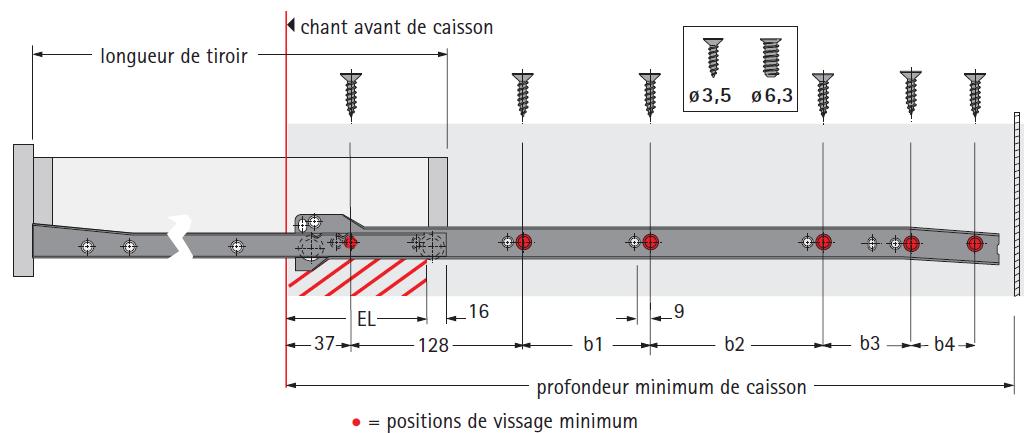

Pour le montage c'est au pas de 32mm. L'idéal c'est de se faire un gabarit.

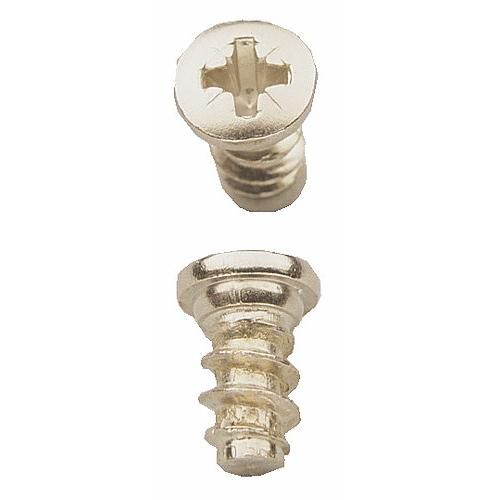

Ces vis sont très pratiques, il suffit de percer un trous ∅5mm et de visser. C'est donc très pratique pour le montage de coulisse.
Les assemblages tenons et mortaises
Pour faire ce type d'assemblage
Afin de faire des réalisations importantes (dans mon cas les colombages)
Il est préférable de maîtriser ce type d'assemblage.
Le traçage
Avant de réaliser ce type d'assemblage, il est nécessaire de faire des tracés (presque) parfait.
Le bois étant irrégulier de pars sa nature (fibres en surface), il ne faut pas que le traçage suive le fil du bois.
Comme nous pouvons le voir, le traçage doit être bon, j'ai commencé par définir un outillage de précision à voir sur la page outillage
Le montage tenon mortaise
Le montage en tirant pour réaliser le cadre, entre les poutres pas de chevillage. Pour les colombages, il ne faut pas oublier de laissé passer l'air derrière les poutres. En effet cela évitera dégradation du bois, ainsi que des grilles afin d'éviter les souris.
Ce qui donne pour les colombages :
Cet essai est en cours de réalisation, on verra peut-être bientôt les photos.
