Le cadran solaire

Le cadran solaire est considéré, du fait de sa simplicité, comme l'un des tout premiers objets utilisés par l'homme pour mesurer l'écoulement du temps.

Pour réaliser un cadran solaire, il faut tout d'abord connaitre la latitude et la longitude de l'endroit ou vous souhaiter installer ce cadran
Pour connaitre ce point je vous conseil d'aller voir sur http://www.geoportail.fr.
Construire ensuite un triangle en carton ou en bois qui servira d'aiguille (cette partie s'appelle le style) à votre cadran :

Le cadran solaire

1. Choisissez les matériaux qui conviendront aux conditions climatiques du lieu d'installation du cadran.


2., 3. et 4.

2.Découpez le style tel qu'illustré et taillez une tige légèrement plus longue que le dessus du style.
L'angle du style (celui de la pointe installée au centre du cadran) doit être égal à la latitude de l'endroit où est installé le cadran.

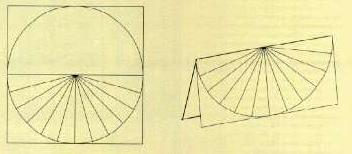

3. Sur une feuille de papier fort, tracez des angles de 15 degrés à l'aide d'un rapporteur d'angles à l'intérieur d'un demi-cercle.Pliez ensuite la feuille en deux.

4. Fixez le style.

5., 6. et 7.

5.Fixez la tige sur le dessus du style.

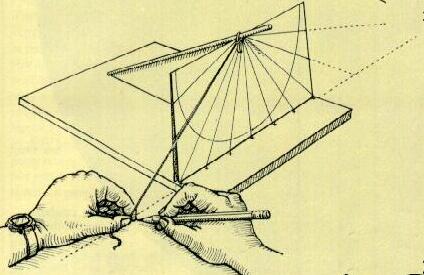

6.Posez la feuille sur le dos du style pour marquer les lignes horaires.
Attention : pour les heures du début et de la fin de la journée, il faudra projeter votre trace hors de la table.
Reliez ensuite les points de ce repère au point d'origine (la pointe du style).

7. Orientez l'instrument pour que le style soit dans l'axe nord-sud en vous servant d'une boussole.
Rappelez-vous que la boussole pointe vers le nord magnétique et que vous devrez corriger la déclinaison magnétique.
Pour indiquer les chiffres des heures sur le cadran:
une fois que la pointe du cadran est dirigée vers le nord, la ligne du style indique le midi (12h.).
À gauche du style ainsi orienté, nous avons les heures du matin (en suivant le sens du mouvement des aiguilles d'une montre): 6h. ; 7h. ; 8h. ; etc. jusqu'à 12h.
À droite du style, nous indiquons les heures de l'après-midi, de 1h. ; 2h. ; 3h. jusqu'à 6h. (du soir).

Pour aller plus loin, regarder ou vous vous situer et simuler la position actuelle du soleil

Tracer de la position du soleil

Latitude : ° Exemple :pour le Havre 49°38'4" N
Longitude : ° Exemple : 0°24'34" (Est mettre -, Ouest +)
Tracer du cadran solaire Horizontal orienté Nord/Sud

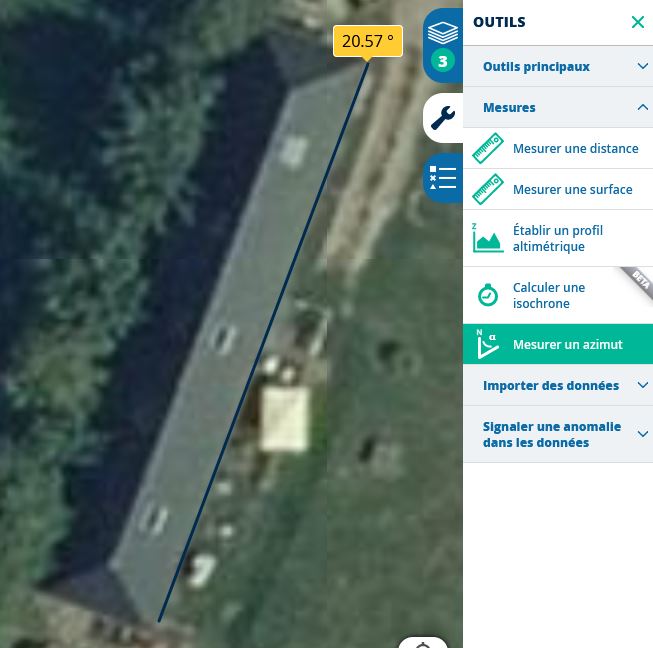

Le paramètre delta Azimut du mur, l'orientation, pour ma part, en première approximation, le site de http://www.geoportail.fr me permet déjà un bonne précision.

Si le cadran est en avance, diminuer l'azimut de 1° par tranche de 4 minutes d'avance.
Si le cadran est en retard, augmenter l'azimut de 1° par tranche de 4 minutes de retard.
Latitude : ° Exemple :pour le Havre 49°38'4" N
Longitude : ° Exemple : 0°24'34" (Est mettre -, Ouest +)
Type de cadran : Exemple : 0° plein sud (Est mettre +, Ouest -)
Delta Azimut du mur : ° Exemple : 0° plein sud (Est mettre +, Ouest -)
Delta verticalité : ° Exemple : 0° vertical (vers le haut +, vers le bas -)
