DCF77

Transmission de l’heure par ondes radio

Présentation DCF77 est un système de transmission de l’heure par ondes radio mis en service le 1er janvier 1959. Son émetteur est situé en Allemagne. Il utilise une horloge atomique et donne donc l’heure de façon très précise. De nombreux dispositifs utilisent se signal pour se mettre à l’heure automatiquement. Ainsi certaines montres ou réveils peuvent se mettre à l’heure de façon autonome et passent automatiquement de l’heure d’hiver à l’heure d’été. On peut également régler la date et le jour de la semaine.

Protocole DCF77

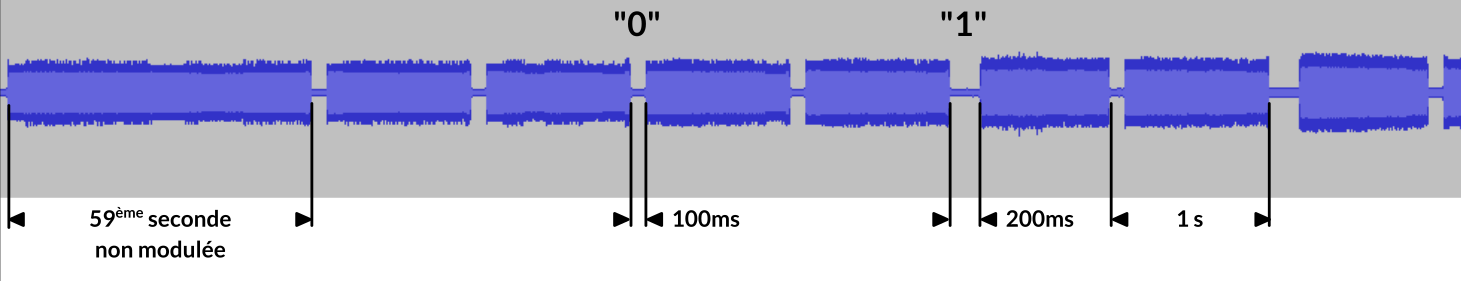

L’onde porteuse est modulée par des impulsions, au rythme d’une par seconde. Ces impulsions ce traduisent chaque seconde par une diminution de 25% de l’amplitude du signal reçu. La durée d’une impulsion, détermine le niveau du bit reçu :
  • Une impulsion de 100 ms représente un bit à 0
  • Une impulsion de 200 ms représente un bit à 1
  • Seule la 60e seconde n’est pas modulée et permet d’annoncer le début d’une nouvelle trame

Informations Trame

BitDésignation
0 (M)Début de trame (bit à 0).
1 – 14Réservé pour une utilisation future.
15 (R)L’émetteur de réserve est actif lorsque ce bit est à 1.
16 (A1)Annonce de l’heure d’hiver.
17, 18 (Z1, Z2)Ces deux bits codent le fuseau horaire actuel :
01CET (Central European Time) = UTC + 1h
10CEST (Central European Summer Time) = UTC + 2h
19 (A2)Indique qu’une seconde va être supprimée pour corriger les irrégularités de la rotation de la terre.
20 (S)Bit de début de codage des informations horaires (toujours à 1).
21 – 27Minutes codées en BCD, bit de poids faible en premier
28 (P1)Bit de parité (parité paire) des minutes (bits 21 à 27).
29 – 34Heures codées en BCD, bit de poids faible en premier.
35 (P2)Bit de parité (parité paire) des heures (bits 29 à 34).
36 – 41Jour codé en BCD, bit de poids faible en premier.
42 – 44Jour de la semaine codé en BCD, bit de poids faible en premier.
45 – 49Mois codé en BCD, bit de poids faible en premier.
50 – 57Année (sur deux chiffres) codées en BCD, bit de poids faible en premier.
58 (P3)Bit de parité (parité paire) de la date (bits 36 à 57).
59Pas d’impulsion.
Matériel
Module récepteur DCF avec antenne DCF réglée sur l'émetteur de signal temporel DCF77 (Francfort 77.5 kHz). Le signal d'induction d'antenne est envoyé au circuit intégré pour amplification, démodulation, puis identifié par le MCU, de sorte que la date et l'heure du centre de synchronisation soient complètement cohérentes.
