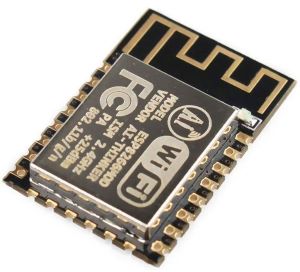

L'ESP8266-Module Wifi

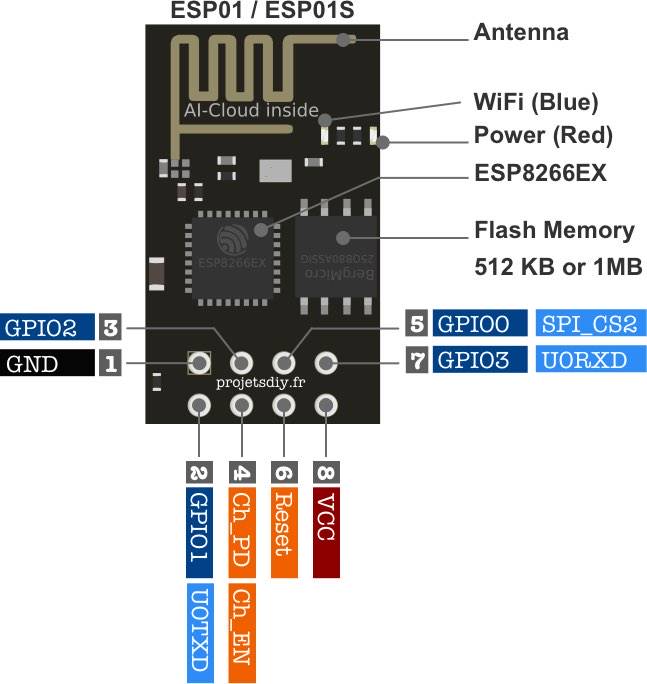

• TXD/GPIO1 et RXD GPIO3 sont utilisés à des fins d'interfaçage,
• les broches Reset (RST) et Enable (CH_PD) ne peuvent pas être utilisées à d'autres fins,
• GPIO0 et GPIO2 sont utilisés lors du flashage du logiciel d'exploitation,

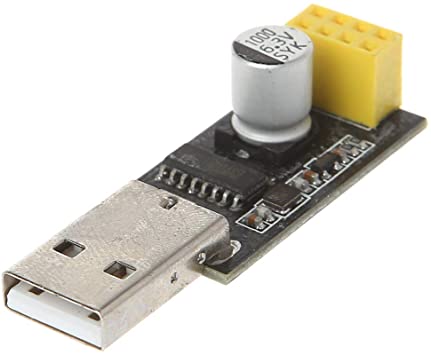

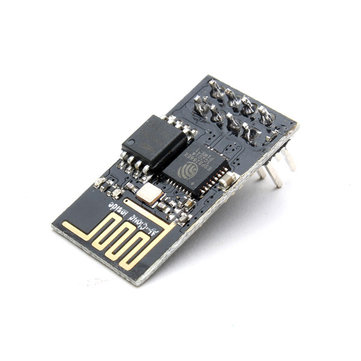

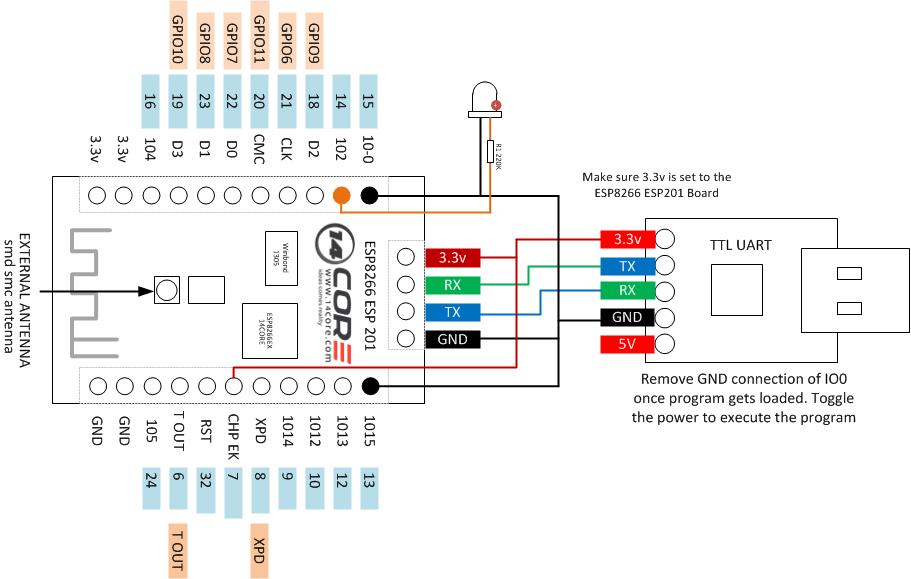

Programmer l'ESP-01

• Assurez-vous que votre programmateur ne réinitialise pas automatiquement l'ESP-01 après avoir téléchargé un programme. Nous ne voulons pas que notre programme prenne le relais pendant que nous sommes dans le programmeur.
• Insérez l'ESP-01 dans la prise du programmateur, sans avoir le programmateur sous tension.
• Appuyez et maintenez enfoncés les boutons RESET et FLASH du programmateur.
• Allumez le programmateur (ou insérez-le dans le port USB de votre ordinateur) tout en maintenant les deux boutons
• Relâchez le bouton RESET
• Relâchez le bouton FLASH
• Téléchargez le programme. (si vous utilisez Arduino IDE, si le téléchargeur ne parvient pas à se connecter, appuyez et maintenez RESET, appuyez et maintenez FLASH, relâchez RESET puis relâchez FLASH. Le téléchargement devrait commencer après cela). N'APPUYEZ PAS SUR RESET POUR AUCUNE RAISON APRÈS LE TÉLÉCHARGEMENT DU CODE .
• Éteignez le programmateur (ou extrayez de la clé USB)
• Retirez l'ESP-01 de la prise du programmateur
• Insérez l'ESP-01 dans la prise de votre carte de projet
• Mettre le tableau de projet sous tension

Cas d'utilisation : Utilisation des broches TXD et RXD comme broches I2C

    Wire.begin(1, 3); //Wire.begin(sda_pin, scl_pin).

Programmation

Mise en sommeil et réveil logiciel

Sur l'ESP01 ou l'ESP01s, la broche GPIO16 du microcontrôleur ESP8266 n'a pas été câblée de manière à ce qu'elle soit accessible à l'utilisateur.
De ce fait, il est impossible d'utiliser le réveil logiciel car ce dernier ne fonctionne que si nous pouvons connecter entre eux GPIO16 et RST.

Modem-Sleep

Le mode Modem-Sleep est utilisé dans les applications qui nécessitent le fonctionnement du processeur, comme dans les applications PWM ou I2S.
Il est conforme à la norme 802.11 (U-APSD). Le modem Wi-Fi est arrêté tout en maintenant une connexion Wi-Fi sans transmission de données pour optimiser la consommation d’énergie.
Trois modes sont disponibles, DTIM1 à 3. DTIM (Delivery Traffic Indication Message). Par exemple dans le mode DTIM3, le modem est mis en sommeil durant 300 ms puis activé durant 3 ms. Avec ce mode, la consommation est de 15 mA.

Light-Sleep (sommeil léger)

En plus de la suspension du modem WiFI, le CPU est mis en attente et réactivé si nécessaire.

Deep-Sleep (sommeil profond)

C’est le seul mode le plus simple à mettre en oeuvre et le plus économe en énergie pour des projets qui fonctionnent sur batterie. Seul le RTC (Real-Time Clock) qui est une horloge interne capable de réveiller le microcontrôleur après un temps donné.
On active le mode Deep-sleep en reliant la broche RST à la broche D0, celle-ci n’est donc plus disponible pour un autre usage, il n’est plus possible de téléverser un programme, il faudra déconnecter la broche RST avant de pouvoir téléverser un programme.
Sur certains modules, la broche D0 peut être identifiée par GPIO16.
En reliant les broches D0 et RST, il n’est plus possible de téléverser un programme. Quelque soit votre environnement de développement (IDE Arduino, PlatformIO, ESP Tools), il faudra déconnecter la broche RST avant de pouvoir téléverser un programme.

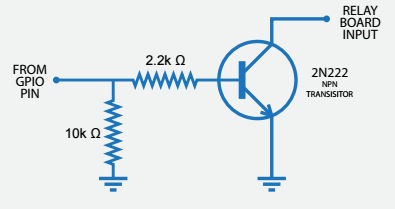

	-- perso_html V2
	-- pour android
	wifi.setmode(wifi.STATION);
	wifi.sta.config("Livebox###","########################");
	tmr.delay(1000000); -- 1 appuis 1s sur le boutton
	print(wifi.sta.getip());
	print("Serveur prêt")
	-- liste des ports  et GPIO
	--  4 GPIO2/102
	--  2 GPIO4/104
	--  1 GPIO5/105
	--  6 GPIO12/1012
	--  7 GPIO13/1013
	--  5 GPIO14/1014
	-- commande ?pin=N4 appuis sur 4

	leds={4,"Lampes Entrée/102",2,"Lampes Jardin/104",1,"Eteindre tout/105",6,"GPIO12/1012",7,"GPIO13/1013",5,"GPIO14/1014"}

	for i=1,table.getn(leds),2 do
		gpio.mode(leds[i], gpio.OUTPUT)
	end

	srv=net.createServer(net.TCP)
	srv:listen(80,function(conn)
		conn:on("receive", function(client,request)
			local buf = "";
			local _, _, method, path, vars = string.find(request, "([A-Z]+) (.+)?(.+) HTTP");
			if(method == nil)then
				_, _, method, path = string.find(request, "([A-Z]+) (.+) HTTP");
			end
			local _GET = {}
			if (vars ~= nil)then
				for k, v in string.gmatch(vars, "(%w+)=(%w+)&*") do
					_GET[k] = v;
					-- print(v);
				end
			end
			local _on,_off = "",""
			x=_GET.pin;
			if x then
				if(string.sub(x,1,1)=="N")then
					gpio.write(tonumber(string.sub(x,2)), gpio.HIGH);
					tmr.delay(1000000); -- 1 appuis 1s sur le boutton
					gpio.write(tonumber(string.sub(x,2)), gpio.LOW);
				elseif(x == "OFF")then
					-- procedure a realiser
					gpio.write(1, gpio.HIGH);
					tmr.delay(1000000); -- 1 appuis 1s sur le boutton
					gpio.write(1, gpio.LOW); -- 105
					-- srv:close();
				end
			end
			client:send(buf);
			client:close();
			collectgarbage();
		end)
	end)


-- ds18b20 one wire example for NODEMCU (Integer firmware only)
-- NODEMCU TEAM
-- LICENCE: http://opensource.org/licenses/MIT
-- Vowstar

	pin = 3 -- GPIO0 broche 100.
	ow.setup(pin)
	count = 0
	repeat
		count = count + 1
		addr = ow.reset_search(pin)
		addr = ow.search(pin)
		tmr.wdclr()
	until((addr ~= nil) or (count > 100))
	if (addr == nil) then
		print("No more addresses.")
	else
		print(addr:byte(1,8))
		crc = ow.crc8(string.sub(addr,1,7))
		if (crc == addr:byte(8)) then
			if ((addr:byte(1) == 0x10) or (addr:byte(1) == 0x28)) then
				print("Device is a DS18S20 family device.")
				repeat
					ow.reset(pin)
					ow.select(pin, addr)
					ow.write(pin, 0x44, 1)
					tmr.delay(1000000)
					present = ow.reset(pin)
					ow.select(pin, addr)
					ow.write(pin,0xBE,1)
					print("P="..present)
					data = nil
					data = string.char(ow.read(pin))
					for i = 1, 8 do
						data = data .. string.char(ow.read(pin))
					end
					print(data:byte(1,9))
					crc = ow.crc8(string.sub(data,1,8))
					print("CRC="..crc)
					if (crc == data:byte(9)) then
						t = (data:byte(1) + data:byte(2) * 256)

					-- handle negative temperatures
					if (t > 0x7fff) then
						t = t - 0x10000
					end

					if (addr:byte(1) == 0x28) then
						t = t * 625  -- DS18B20, 4 fractional bits
					else
						t = t * 5000 -- DS18S20, 1 fractional bit
					end

					local sign = ""
					if (t < 0) then
						sign = "-"
						t = -1 * t
					end

					-- Separate integral and decimal portions, for integer firmware only
					local t1 = string.format("%d", t / 10000)
					local t2 = string.format("%04u", t % 10000)
					local temp = sign .. t1 .. "." .. t2
					print("Temperature= " .. temp .. " Celsius")
					end
					tmr.wdclr()
				until false
			else
				print("Device family is not recognized.")
			end
		else
			print("CRC is not valid!")
		end
	end
