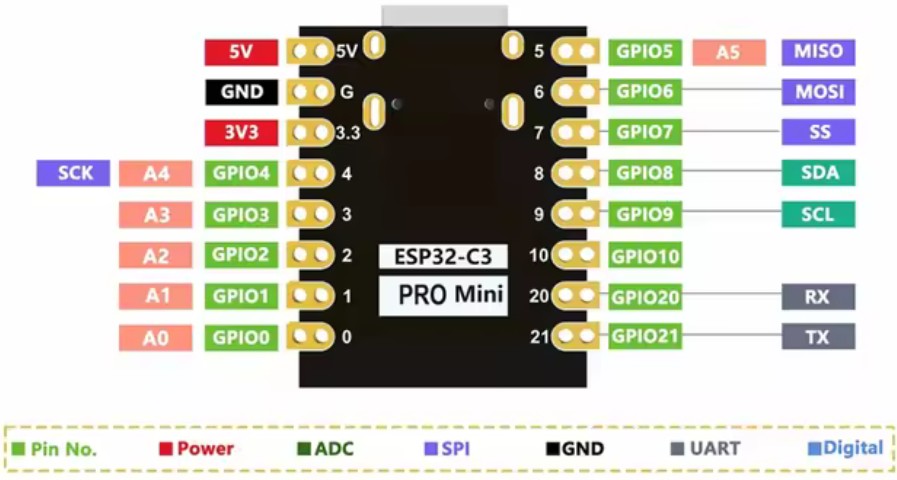

• 18 Analog-to-Digital Converter (ADC) channels
• 3 SPI interfaces
• 3 UART interfaces
• 2 I2C interfaces
• 16 PWM output channels
• 2 Digital-to-Analog Converters (DAC)
• 2 I2S interfaces
• 10 Capacitive sensing GPIOs

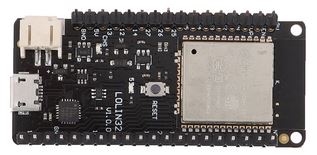

• ESP32-WROVER-B module
• La dernière version ESP32: rev1
• Sans fil en ligne
• Bluetooth
• 4 MO de mémoire flash
• 8 mo PSRAM
• Interface de batterie au Lithium, charge de courant maximale 500mA

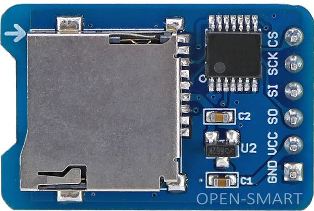

• La fente pour carte mémoire MicroSD prend en charge le mode SPI, SD et usb et VIN (cinq portes) sont des fusibles 1A

• Mémoire flash : 64ko
• Mémoire SRAM : 20ko
• Vin :2,0-3.6V
• Résolution des entrées :4096
• Tension de sortie :3V3 (maxi 300mA)
• Interface Ressources:2x SPI, 3x USART, 2x I2C, 1x PEUT, 37x I/O ports,
• convertisseur Analogique-numérique :2x ADC (12-peu/16-canal)
• Minuteries:3 général minuteries et 1 minuterie avancée

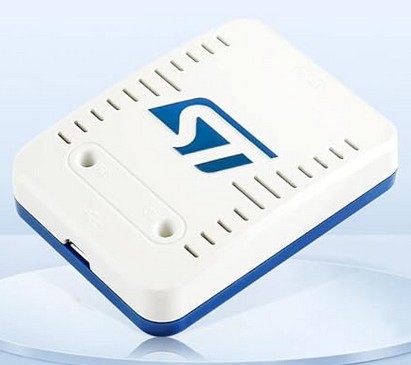

• Débogueur et programmeur pour microcontrôleur STM8 et STM32.
• STM8 applications utilisent la USB pleine vitesse interface à communiquer avec STMicroelectronic de ST Visuelle Développer (STVD) ou ST Visuelle Programme (STVP) logiciel.
• STM32 applications utilisent la USB pleine vitesse interface à communiquer avec Atollic, IAR, Keil ou TÂCHES environnements de développement intégrés.

• Puce de microcontrôleur RP2040 conçue par Raspberry Pi au royaume-uni
• Régulateur de tension intégré maxi : 800mA
• Processeur Arm Cortex M0 + Dual-core, horloge flexible fonctionnant jusqu'à 133 MHz
• 264 ko de SRAM et 2 mo de mémoire Flash intégrée
• Connecteur USB-C - USB 1.1 avec dispositif et support hôte
• Programmation glisser-déposer en utilisant le stockage de masse via USB
• 29 × broches GPIO multifonctions (20 × via le brochage des bords, d'autres via des points de soudure)
• 2 × SPI, 2 × I2C, 2 × UART, 4 × 12-bit ADC, 16 × canaux PWM contrôlables
• Bibliothèques à virgule flottante accélérée sur puce
• 8 × machines d'état d'i/O (PIO) programmables pour le support de périphérique personnalisé

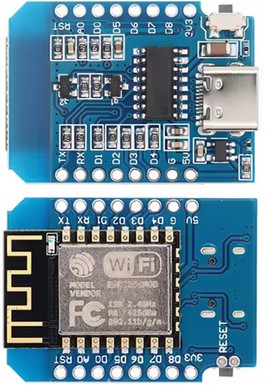

• Tensilica L106 32-bit RISC processor
• 11 digital input/output pins, all pins have interrupt/pwm/I2C/one-wire supported(except D0) EN 3.3V
• 1 analog input(3.2V max input)
• a Micro USB connection
• 4MB Flash
• 80MHz/160MHz
• Compatible with Arduino
• Taille : 34.2mm x 25.6mm
• Masse : 10 g

• Tensilica L106 32-bit RISC processor
• 11 digital input/output pins, all pins have interrupt/pwm/I2C/one-wire supported(except D0) EN 3.3V
• 1 analog input(3.2V max input)
• a Micro USB connection
• 1MB Flash
• 80MHz/160MHz
• Compatible with Arduino
• Taille : 34.2mm x 25.6mm
• Masse : 10 g

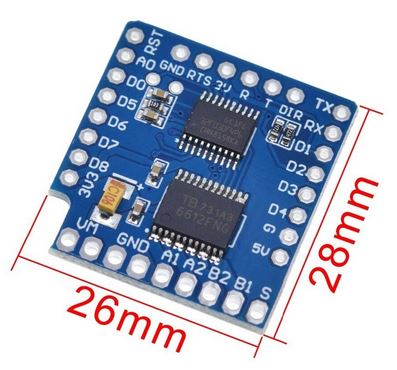

• Interface I2C (par défaut 0x30)
• Tension maximale d’alimentation (broche VM) : 15Vdc max
• Courant de sortie (broche Iout) : 1.2A (moyen) – 3.2A (en pic)
• Fonction Standby pour économie d’énergie
• CW/CCW/short brake/stop motor control modes
• Broches
  1. VM: Alimentation moteur + (max. 15Vdc)
  2. GND: borne négative moteur
  3. A1 A2: Moteur A
  4. B1 B2: Moteur B
  5. S: contrôle du standby
• Pilotage du standby
  1. Mode I2C: Contrôle la fonction standby du circuit TB6612FNG à l’aide du protocole I2C
  2. Mode IO: Contrôle la fonction standby du circuit TB6612FNG avec la broche “S”
• Modes reset
  1. soudé: reset avec la d1 mini (reset à la mise sous tension ou par appui sur le bouton Reset de la wemos d1 mini). C’est le mode par défaut.
  2. ouvert: reset par la broche marquée “DTR”

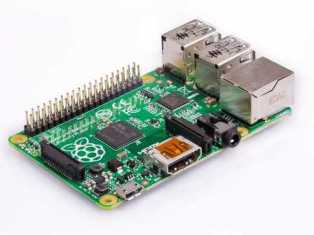

• Carte mère Raspberry Pi Type B+
• Processeur ARM1176JZF-S core (ARM11) de 700 MHz
• Mémoire RAM intégrée de 512 Mo
• Contrôleur graphique Broadcom VideoCore IV
• Ports disponibles : 4 x USB, 1 x HDMI, 1 x RJ45
• Lecteur de cartes mémoire microSD
• Sortie audio Jack (3.5 mm)
• Puissance : 330 mA
• Dimensions : 85,60 mm × 53,98 mm × 17 mm

• alimentation:
  via port USB ou
  5 Vcc régulée sur broche 27 ou
  6 à 20 V non régulée sur broche 30
• mémoire flash: 32 kB
• mémoire SRAM: 2 kB
• mémoire EEPROM: 1 kB
• 14 broches d'E/S dont 6 PWM
• 8 entrées analogiques 10 bits
• intensité par E/S: 40 mA
• cadencement: 16 MHz
• bus série, I2C et SPI
• gestion des interruptions
• fiche USB: mini-USB B
• boîtier DIL30
• dimensions: 45 x 18 x 18 mm


• MCU	LGT8F328P
  FLASH	32Kbytes
  SRAM	2Kbytes
  E2PROM	0K/1K/2K/4K/8K(FLASH Share)
  PWM	8
  Frequency	16MHz(Maximum 32MHz)
  ADC	6 passageway12 position
  DAC	1passageway8 position
  UART	1
  SPI	YES
  TWI(I2C)	YES
  GUID	YES
  Internal benchmark	1.024V/2.048V/4.096V ±0.5%
  System logic level	Factory 3V3 (switch from pad to 5V)

• Dimension : 50,8x25,7

• Flash : 8192 octets
• SRAM : 512 octets
• EEPROM : 512 octets

• Flash : 8192 octets
• SRAM : 512 octets
• EEPROM : 512 octets
• Digital Communication Peripherals : 1-SPI, 1-I2C
• Capture/Compare/PWM Peripherals : 1 Input Capture, 1 CCP, 4PWM
• Timers : 1 x 8-bit, 1 x 16-bit
• Number of Comparators : 1

• support de carte ATTINY13A / ATtiny25 / ATtiny45 / ATtiny85 etc.
• Taille : 25x17mm
• Tension d'entrée : 0 à 35 V
• Tension de sortie : 5 V
• Courant de sortie : 100 mA Max.

• Chaque port a une alimentation.
• Branchement à une interface I²C sur la carte mère.
• Interface d'alimentation externe pour assurer la stabilité de fonctionnement de l'équipement.
• Taille : 60x53x13mm(approx)

• 4MHz internal oscillator
• Flash : 2048x14
• RAM 224 octets
• EEPROM 128 octets
• Standby :- 100 nA @ 2.0V
  12µA @ 32 kHz, 2.0V,
  120µA @ 1 MHz, 2.0V,
  ; Watchdog Timer Current:-1µA @ 2.0V,
  ; Timer1 Oscillator Current:1.2µA @ 32 kHz, 2.0V,
• 16 I/O
• 1-UART
• 1PWM
• Timer :2 x 8-bit, 1 x 16-bit

• Soutenir Arduino divers MCU en ligne sans aucun câblage
• Ci de régulateur de tension intégré, alimentation 5 V ou 3.3 V de soutien
• Système de changement de niveau embarqué, vraiment compatible avec le niveau IO 5 V/3.3 V.
• Prend en charge une variété de connexions IO de microcontrôleur
• circuit d'extension de carte SD intégré,
• circuit de police FLASH SPI de réserve pour faciliter l'application prolongée

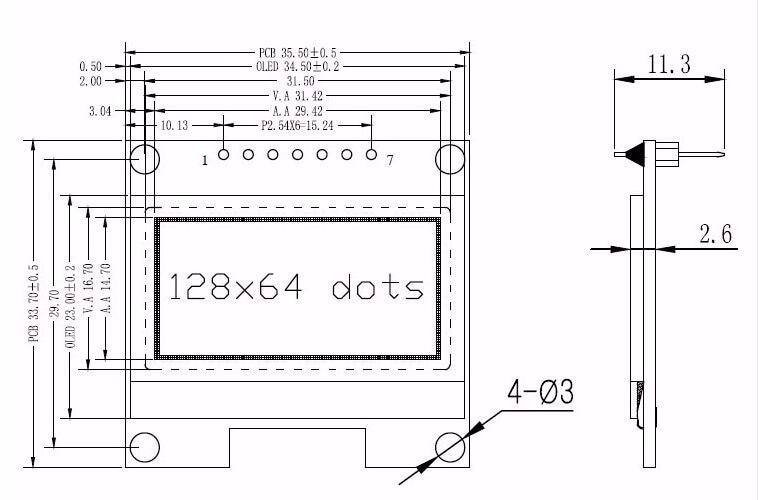

• Résolution: 128X64
• Super large Angle de vision: Plus que 160 ° (Maximum Angle de vision Affichage Un Écran)
• Ultra-faible Consommation d'énergie: Normale affichage 0.08 W
• De qualité industrielle: Température de fonctionnement gamme -30°C ~ 70°C
• le Ultra-petite taille: 35.4 mm x 33.5 mm x 4.3 mm
• Le support de plusieurs Modes de fonctionnement: 3-fil SPI, 4 Fil SPI, I²C
• Chip select CS signal, vous pouvez atteindre de multiples façons SPI ou I²C sur le même bus Travail
• Directement compatible avec 3,3V Et 5V
• OLED Écran, Disque dur interne Puce: SH1106 (Fonctionnement idem SSD1306)

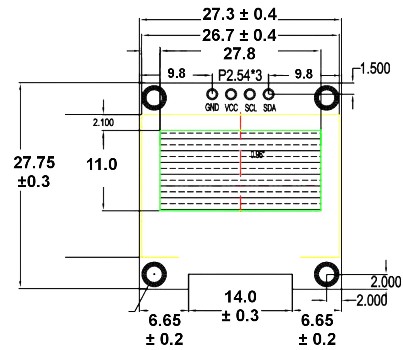

• Interface: I2C
• Puce: SSD1306
• Couleur de la lumière: blanc
• Tension VCC: 3.3 à 5 V

• Interface: SPI et I2C
• Puce: SSD1306
• Couleur de la lumière: blanc
• Couleur de la lumière: blanc
• Tension VCC: 3.3 à 5 V
• D0: clk I2C
• D1: Data I2C
• RES: reset
• Cc: données/commande
• CS: sélection de puce

• Tension d'alimentation: 3.3V – 5V
• Courant max: 80 mA
• Niveau de luminance: 8
• Dimension d'affichage : 30x14 mm (0.36" digits)
• Dimensions 42x24x12mm
• Dimension des trous: 38x20, Ø2.2mm
• Température d'utilisatiion: -10, –80°C

• Un seul module peut entraîner un treillis cathodique commun 8 * 8
• Tension de fonctionnement du module: 5V.
• Vis de fixation avec 64 trous d'un diamètre d'environ 3 mm
• Module avec interfaces d'entrée et de sortie, supporte plusieurs modules en cascade
• Le contrôle d'un seul module, juste besoin d'entrer des ports de la CPU
• Longueur de fil: Approx. 200mm
• Consommation leds allumés ≈ 67mAx4=268mA soit environs 300mA
• Taille: Approx. 128 x 32 x 13 mm
• Cablage
  • V_CC→5V
  • GND→GND
  • D_IN→P22
  • CS→P21
  • CLK→P20

• Alimentation: 2 à 5 Vcc
• Consommation: 50 mA
• Angle: 25 °
• Fréquence: environ 0,2 Hz
• Caractéristiques leds sous 20 mA:
  • - rouge: 620 nm - 1000 mcd
  • - verte: 515 nm - 1500 mcd
  • - bleue: 460 nm - 1200 mcd
• Durée de vie: environ 20000 heures

• Intensité lumineuse: 2500-3000mcd
• Angle de vision: 30 Degrés
• 2 V-2,2 V | 20mA

• Intensité lumineuse: 18000-20000mcd
• Angle de vision: 30 Degrés
• 3 V-3,2 V | 20mA

• Intensité lumineuse: 8000-10000mcd
• Angle de vision: 30 Degrés
• 3 V-3,2 V | 20mA

• Intensité lumineuse: 18000-20000mcd
• Angle de vision: 30 Degrés
• 3 V-3,2 V | 20mA

• Intensité lumineuse: 2000-2200mcd
• Angle de vision: 30 Degrés
• 2 V-2,2 V | 20mA

• Photosensibles tableau 640X480
• Tension IO 2.5V à 3.0V
• Fonctionnement électrique 60mW/15fpsVGAYUV, Sommeil <20 µg A
• Fonctionnement en température de-30 °c à 70 °c
• Taille optique de 1/6"

• Photosensibles tableau 640X480
• Tension IO 2.5V à 3.0V
• Fonctionnement électrique 60mW/15fpsVGAYUV, Sommeil <20 µg A
• Fonctionnement en température de-30 °c à 70 °c
• Taille optique de 1/6"
• Support et vis de fixation

• Alimentation : 3 à 5,5 V
• Plage de température : -55 à +125 °C
• Précision : +/- 0,5 °C (entre -10 et 85 °C)
• Communication : 1-Wire
• Résolution : 9 à 12 Bits

• Alimentation : 3 à 5 V
• Plage de température de capteur: -40 ~ 125°C
• Plage de température de l'objet: -70 ~ 380°C
• Précision: 0.5°C
• Résolution: 0.02°C
• adaptation simple pour les applications 8 à 16V
• Veille à la consommation de puissance réduite
• Communication : I2C
• Dimension : 13 x 10 x 2 mm

• Capteur thermocouple pour Arduino
• Usage continu de 0 °C à 1 100 °C
• usage intermittent de -180 °C à 1 200 °C.
• Hystérésis entre 300 °C et 550 °C provoque plusieurs degrés d'erreur.
• Au-dessus de 800 °C, l'oxydation provoque progressivement sa dérive hors de sa classe de tolérance.
• Utilisation sous atmosphère inerte ou oxydante.

• Dimension du PCB : 10 x 12 x 2 mm (11mm de hauteur avec le connecteur droit soudé)
• Alimentation : de 3 à 5 Volts
• Faible consommation : 5 µA pour 1 mesure par seconde
• Plage de mesure de la pression atmosphérique : de 300-1100 hPa (jusqu’à 9000m au dessus de niveau de la mer)
• Précision de mesure : 0,03hPa – 0,25m d’altitude
• Fonctionnement : de -40°C à +85°C
• Interface I²C.

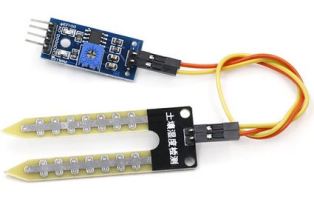

• Alimentation: 3 à 5 V
• une sortie numérique simple, sortie analogique plus précise
• Indicateur d'alimentation (rouge)
• Indicateur de sortie du commutateur numérique (vert)
• Dimensions PCB: 30x16 mm

• Alimentation: 3 à 5 Vcc
• Consommation maxi: 2,5 mA
• Plage de mesure:
  • température: 0 à +50°C
  • humidité: 20 à 100% HR
• Précision:
  • température: ± 2°C
  • humidité: ± 5% HR
• Dimensions: 16 x 12 x 7 mm

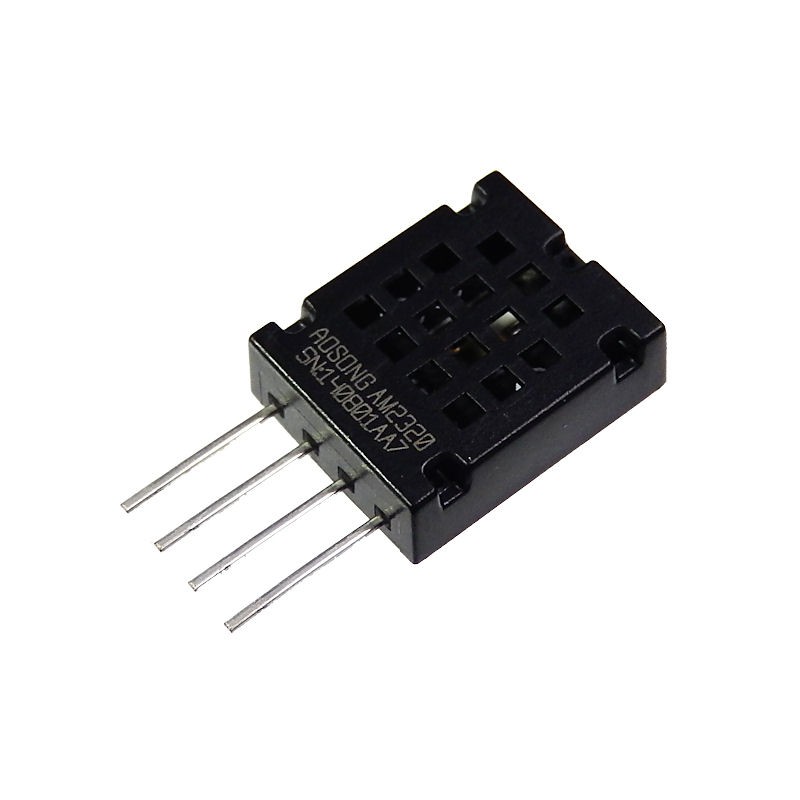

• Alimentation: 3,1 à 5,5 Vcc
• Consommation maxi: 1,5 mA ; En Stand-by : 950μA
• Plage de mesure:
  • température: -40 à +80°C
  • humidité: 0 à 99,9% HR
• Précision:
  • température: ± 0,5°C
  • humidité: ± 3% HR
• Dimensions: 15 x 12,1 x 4,5 mm

• Alimentation: 3,3 à 5,5 Vcc
• Tension de sortie : 0 à 3 V
• Dimension: 98x23 mm

• Sensibilité: 100 mV/A
• Tension logique: 4,5V - 5,5V
• Consommation: 10mA
• Isolation 2.1kV
• Délai de répercussion sur la sortie: 5µS
• Erreur: 1.5% à 25°C
• Résistance interne de conduction: 1.2 mOhms
• Tension de sortie stable
• Presque pas d'hystérésis magnétique

• Sensibilité: 1000 mV/A, 10ADC
• accepte de 3.0 à 36.0V DC
,
• ne necessite pas de VCC externe
• Plage de tension d'essai: DC3 - 25V (sous 5V)
• Plage de tension d'essai: DC3 - 16.5V (sous 3.3V)
• FACTEUR_TENSION=5, ADC=1023,FACTEUR_COURANT=200, RESOLUTION=(TENSION_ALIMENTATION_ARDUINO)/(ADC)
  VT mesure tension = RESOLUTION * valeur_tension(recuperer sur un port ADC) * FACTEUR_TENSION
  AT mesure courant = valeur_courant(recuperer sur un port ADC)/FACTEUR_COURANT

• Alimentation: 5 Vcc
• Consommation: 15 mA
• Fréquence: 40 kHz
• Portée: de 6...10 cm à 4 m
• Déclenchement: impulsion TTL positive de 10µs
• Signal écho: impulsion positive TTL proportionnelle à la distance.
• Calcul: distance (cm) = impulsion (µs) / 58
• Dimensions: 45 x 21 x 18 mm

• Capteur de type HC SR501
• Tension de fonctionnement : 5V à 20V continu (DC).
• Consommation statique de 65 micro Ampères
• Niveaux de sortie : High 3.3 V, Low 0 V.
• Temps de délai ajustable de 0.3 secondes à 18 secondes.
• Temps mort 0.2 secondes.
• Déclenchement : L sans répétition , H répétition possible, valeur H par défaut.
• Portée de détection : angle de moins de 120°, 7 mètres.
• Température de fonctionnement de -15°C à +70 °C.
• Dimensions du PCB 32x24 mm
• Ecart entre les trous de 28mm, diamètre de vis du capteur de 2 mm
• Capteur de 23 mm de diamètre.

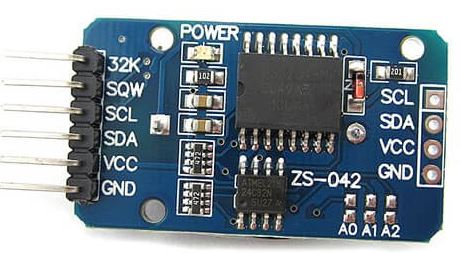

• Générateur d'horloge en temps réel, minutes, heures, jour, date, mois et année, et valable jusqu'à l'an 2100 adresse I2C:0x68
• Alimentation: 2,3 à 5,5 Vcc
• Mémoire: AT24C32 (capacité de stockage 32Kbit 4096 octets) Adresse I2C:0x57
• précision de synchronisation a plus ou moins 5 PPM (+/- 0.432 SEC/jour)
• Réveil calendrier avec deux sortie d'onde carrée programmable
• Le capteur de température précision de ± 3° C
• Communication : I2C maximale de 400KHz
• Adresse modifiable, par défaut est 0x57
• Dimensions: 38 x 22 x 14mm
• Masse : 8 g

• Alimentation: 3,3 Vcc
• Consommation: 2 à 640 µA
• Plage de mesure: ±8 Gauss
• Communication : I2C maximale de 400KHz
• Résolution: 5 milli-gauss
• Grande précision du compas avec une marge d’erreur d’1 ou 2°
• Trous de fixation: Ø M3
• Dimensions: 14,5 x 14 mm

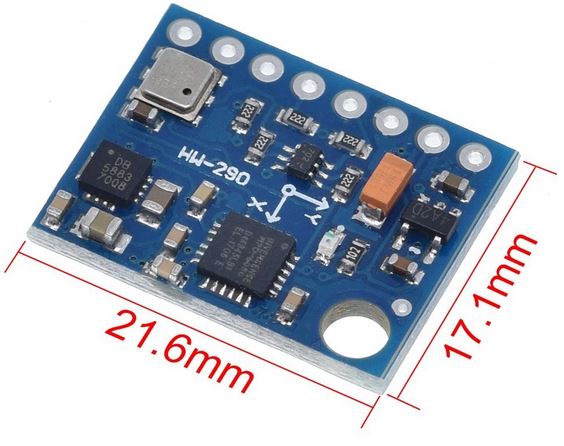

• Alimentation: 3-5v (régulateur interne de faible chute)
• Consommation· 3.9 mA max.
• Modes de Communication: protocole de Communication I²C standard
• Convertisseur AD 16 bits intégré à la puce, sortie de données 16 bits
• Portée du Gyroscope: ±250 500 1000 2000 °/s
• Plage d'accélération: ±2, ±4, ±8, ±16g.
• Dimensions: 20,3 x 15,5 x 2,5 mm, deux trous Ø3mm
• Les broches XSDA et XSCL, sont pour connecter d'autres composants I²C, c'est la ligne I²C.

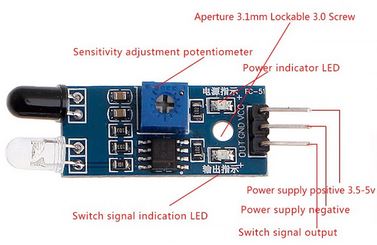

• Taille: 32x14mm
• Gamme efficace: 20 ~ 300mm
• Tension de fonctionnement: 3.3-5V
• Angle de détection: 35 °
• Distance de détection du capteur peut être ajustée par un potentiomètre

• Alimentation : 2.7 à 36V
• Répond à la lumière dans la plage de 300 à 1100 nm (dépendance linéaire entre 400 et 800 nm)

• Taille : 5,0mm x 2,0mm
• Light resistance : 50~100K ohm
• Dark resistance : 5,0M ohm
• Gamma value at 100-10 Lux : 0,8
• Max voltage : 150V
• Spectral response peak : 540nm

• L'humidité relative est de 2% (typique)
• Précision de la température de + 0.2 C
• Excellente stabilité sous une humidité élevée
• Résolution 14 bits
• Le courant du mode veille est de 100nA
• Communication I2C
• Avant de pouvoir utiliser le capteur pour réaliser des mesures,
  laisser fonctionner le capteur sous tension entre 24h et 48h.
• Dimensions : 15x21mm

• De 20 à 2000 ppm
• 10 à 500ppm CO
• Avant de pouvoir utiliser le capteur pour réaliser des mesures,
  laisser fonctionner le capteur sous tension entre 24h et 48h.

• Comparateur de tension : LM393
• Tension : 5V
• Consommation : 150mA
• Sortie Analogique (en fonction de la pollution)
• Sortie TTL digitale (LOW et HIGH - 0.1V et 5V)
• Sensibilité de la sortie digitale réglable
• Dimensions : 3.2 x 2.0 x 2.2cm

• prend en charge I2C. SPI et HSU (UART haute vitesse)
• Prise en charge NFC avec téléphone Android
• la Distance de fonctionnement typique a été mise à jour à 5 cm ~ 7 cm de distance de lecture
• lecteur/graveur RFID prend en charge:
  • cartes 1 k, 4 k, ultralégères et DesFire
  • cartes ISO/IEC 14443-4 telles que CD97BX, lumière CD, Desfire, P5CN072 (SMX)
  • cartes à bijoux Innovision telles que la carte IRT5001
  • Cartes FeliCa telles que RCS_860 et RCS_854
  • vitesse de niveau à de la carte, Standard 5 V TTL pour I2C et UART, 3.3 V TTL SPI
• carte blanche Mifare One S50
• carte blanche carte clé Mifare S50

• Mémoire totale 924 octets
• Organisation : 231 pages 4octets/page
• Mémoire utilisateur : 888 octets
• UID : 7 octets
• Vitesse de transfert : 106 kbit/s

• L'entrée actuelle prend en charge 4-20mA et 0-20mA
• La sortie de tension prend en charge 0-3.3 V 0-5 V 0-10 V.

1. Le module est connecté selon la définition, la tension d'alimentation est de 7-36 V (si la sortie est de 10 V, la tension d'alimentation doit être supérieure à 12 V)
2. Après mise sous tension, la lumière D2 doit être lumineuse, sinon veuillez vérifier la connexion de ligne.
   Carte avec protection de connexion inverse, connexion inverse ne brûlant pas.
3. Lorsque l'entrée de courant est minimale (0mA ou 4mA), ajustez le potentiomètre de zéro, de sorte que la sortie de VOUT soit minimale (0.0 V ou autre tension)
4. quand l'entrée actuelle est le maximum (20mA), ajustez le potentiomètre d'envergure, de sorte que la sortie VOUT soit la valeur maximale (3.3 V ou 5 V ou 10 V, lorsque l'entrée est 4-20mA, la sortie minimale peut être 2.5 V).

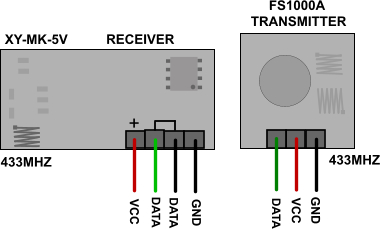

• Emetteur: FS1000A
  • Connecteur: Vcc (power), GND (ground) et ATAD (DATA, device transmits when HIGH state is applied)
  • Tension: 3-12V.
  • Courant : Stand-by 0mA, en transmission: 28mA
  • Distance : environs 100m
  • Vitesse de transmission : jusqu'à 10Kbps, idéalement 2400bps
  • Puissance de transmission : 10-40 mW
  • Dimensions : 19 x 19mm
• Recepteur : XY-MK-5V
  • Tension : 5V DC, courant: 4mA
  • Dimension : 30 x 14 x 7mm
  • Fréquence de réception: 433.92MHZ
  • Modulation : OOK (ASK)

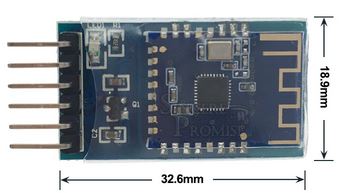

• Fréquence : bande 2.4 GHz ISM
• Protocole : Bluetooth V2.0
• Courant : Appariement - 30 à 40mA, connecté - 8mA
• Portée : environ 10m
• Température : -40 à +105 °C
• Baud rates que l'on peut paramétrer : 4800, 9600, 19200, 38400, 57600, 115200, 230400, 460800, 921600, 1382400.
• Dimensions : 26.9 x 13 x 2.2 mm

• Le HC-12 est un module de communication série sans fil semi-duplex
• 100 canaux dans la gamme 433,4-473,0 MHz
• capable de transmettre jusqu’à 1 km.
• Dimension : 27,8x14,4mm

• Taille: 6.4x7.4x5.1mm
• Angle d'acceptation 90 °
• Tension de fonctionnement 2.7-5.5 v.
• Fréquence 37.9 khz
• Distance de réception 18 m.
• Fonctionne sous un intensité lumineuse de 500LUX

• Résolution 12 bits
• Interface I2C (Standard, rapide et haute vitesse pris en charge)
• Alimentation 2.7 V à 5.5 V
• EEPROM interne pour stocker les paramètres
• Dimension 15x15mm

• Servo moteur 0 180°
• Vitesse de fonctionnement(4.8V non chargé): 0.17sec/60 degrees
• Vitesse de fonctionnement (6.0V non chargé): 0.14sec/60 degrees
• Couple statique (4.8V): 922 N.mm
• Couple statique (6V): 1079 N.mm
• Dimensions : 40,7x19,7x42,9mm
• Consommation : 170mA à vide, jusqu’à 1,4A max

• Alimentation : 5 Vcc - Résistance: 50 ohms - Intensité: 25 mA
• Réduction: 1/64 - Nombre de pas: 64 (réduction de 4096 pas/tours en sortie d'axe)
• Couple: >34 mN.m (120Hz-10ms)
• Niveau sonore: 40 dB.
• Entraxe de fixation: 35 mm
• Dimension moteur : Ø28x20mm + arbre
• Axe moteur : ∅5 mm x 8mm avec double méplat 3 mm
• Cable : 23 cm
• Masse moteur : 33gr
• Masse ULN2803 Driver : 20gr
• Encombrement ULN2803 : 59.6x1.5x56.5mm

• 200 pas/tour
• Couple de maintien : 120N.mm
• Courant nominal 0.6A
• Inertie du rotor : 34g.cm²
• Arbre Ø5x21
• Environ 42,3 x 42,3 x 28 mm
• Masse : 150g

• Enable: Logique Inversée, permet d'activer ou désactivé le moteur. Etat Haut=High=Moteur actif... et axe bloqué entre les pas. Etat bas=Low=Axe totalement libre
• Reset: Logique inversée. Permet de faire une réinitialisation du module. Généralement connecté sur la broche "sleep".
• Sleep: Logique inversée. Généralement connecté sur la broche "Reset" du module.
• Step: Envoyer un signal d'horloge (Niveau Haut puis Niveau bas, High puis Low) pour avancer le moteur d'un pas.
• DIR: Permet d'indiquer la direction de rotation du moteur. Etat Haut=High pour tourner dans un sens, Etat bas=Low pour tourner dans l'autre sens.
• VMot: Tension d'alimentation pour les moteurs pas à pas. Tension entre 8.2 et 45v.
• GND: Sous "VMOT", masse pour l'alimentation moteur.
• A1 A2: Première bobine du moteur pas à pas bipolaire
• B1 B2: Deuxième bobine du moteur pas à pas bipolaire
• Fault: Logique inversée. Sort une tension entre 2.5 et 5.25v, celle-ci peux alimenter un microcontrôleur.
• GND: sous FAULT. Masse commune avec le microcontrôleur.
• Courant maxi par bobine 1.5 A

• Pas de broche Fault
• VMot: Tension maxi 35V
• Courant maxi par bobine 1.2A
• Limite de résolution à 1/16

• Vitesse de rotation à vide : 40 ± 10% tr/min
• Dimensions 33 x 13 x 10 mm
• Ø arbre 3 mm

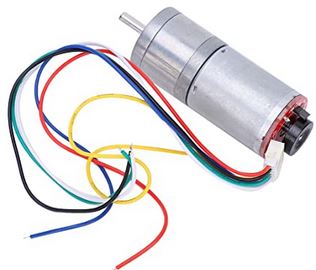

• Arbre: Ø4x12mm - Motoreducteur: Ø25x52,6mm - Vis M3 entraxe 17mm
• Sans charge : 300RPM 0.1A
• En charge : 0.7kg.cm 70Nmm/245rpm/1.2W/0.4A
• Puissance max : 1.8kg.cm 180Nmm/160rpm/2W/0.8A
• Couple de maintien : 3.6kg.cm 360Nmm/2.7A
• Réduceur : 1:20
Ecodeur :11pt/tour en 1:20 220pt/tours

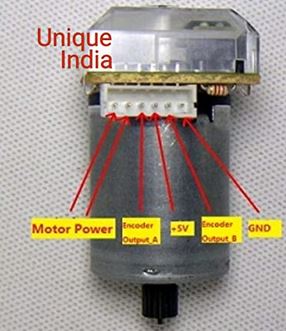

• Rated Voltage 31.0V
• Voltage Range : 28.0~34.0V
• Rated Load : 23.4mN·m
• No Load Speed : 11,000rpm
• No Load Current : 100mA or less
• Starting Torque : 68mN·m
• Rotation : CW/CCW
• Encoder resolution of 1336 counts/revolution

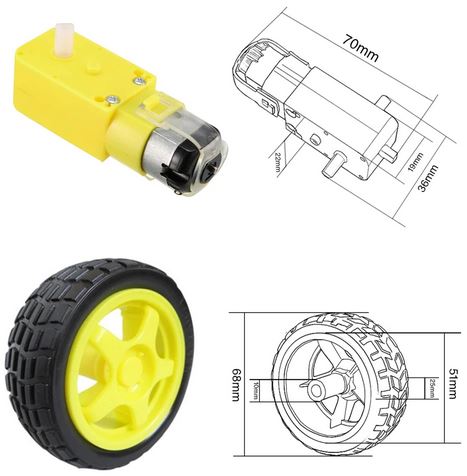

• Couple maximal: 78,45Nmm (quand il est 3V)
• Vitesse à vide: 1:48
• 200min^-1 (quand il est 4.5V)
• Courant de charge: 170mA (quand il est 4.5V)

• Vitesse: 1700-7300RPM
• Montage Diametre trou de vis: 1mm
• Distance trou de vis: 18mm
• Taille de l'arbre: Ø2x4mm
• Taille du corps: Ø24x12mm
• Longueur du cable: 70mm
• Masse: 21g

• interfaces 2 servo 5V Servo haute résolution
• interfaces à 4 moteurs CC bidirectionnels avec sélection de vitesse individuelle 8 bits
• Jinterfaces 2 moteurs pas à pas (unipolaires ou bipolaires) à simple enroulement,
  à double enroulement ou à pas entrelacés.

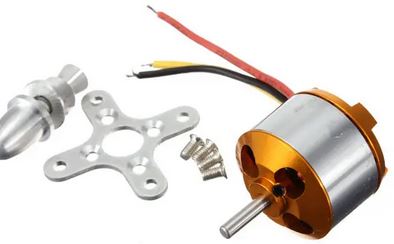

• Efficacité maximale: 80%
• Courant d'efficacité maximale: 4-10A (>75%)
• Capacité actuelle: 12A/60s
• Courant à vide @ 10V: 0,5a
• Nombre de cellules: 2-3 li-poly
• Dimensions du moteur: -27,5x30mm
• Diamètre de l'arbre: 3 000mm
• Poids: 47g

• Pour moteur brushless
• Cont Max. courant: 30A
• Courant de crête: 40A (10 s)
• Taille: 50x25x8mm
• Poids Net: 25g

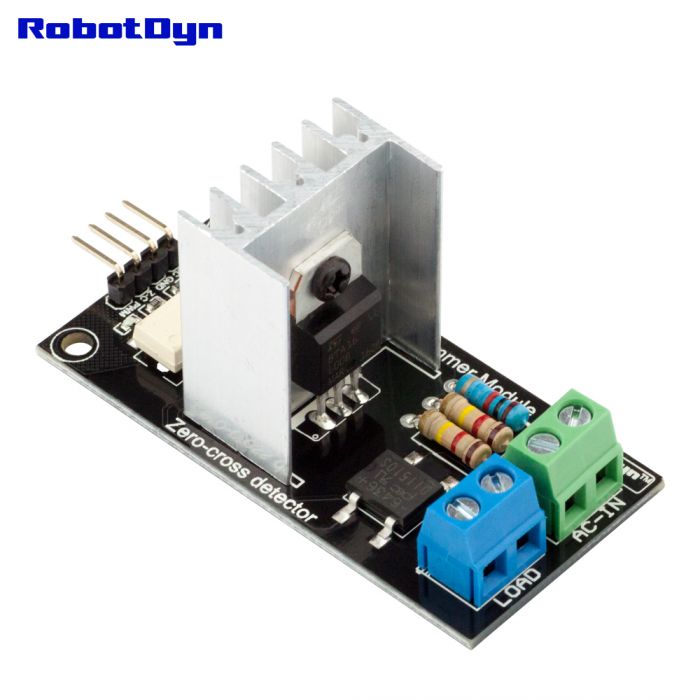

• logique 3.3V ~ 12V, AC 220V/5A (crête 10A)
• Niveau du Signal 3.3V à 5V 10mA
• Thistor BTA16 600B

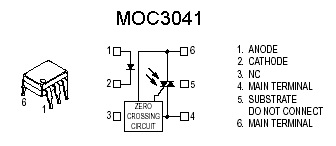

• Optoisolateur MOC3042
• Taille du PCB : 22x46mm

• Version de tension: 5V
• Le courant statique: 4mA
• Courant de fonctionnement: 65mA
• Tension de déclenchement: 2-5V
• Courant de déclenchement: 2mA

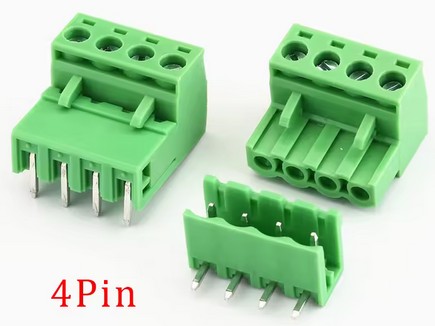

• Branchement KF301
• Dimension : 53mm x 18mm
• Entraxes trous de montage : 49mm x 14mm

• Commande par canal : 5V, 15-20mA.
• Equipé de 8 relais a courant élevé, AC250V 10A; DC30V 10A.
• Interface standard qui peut etre controle directement par le microcontroleur (Arduino, 51, ??AVR, PIC, DSP, ARM, MSP430, logique TTL).
• Indication LED de l'etat de la sortie relais.
• Branchement KF301

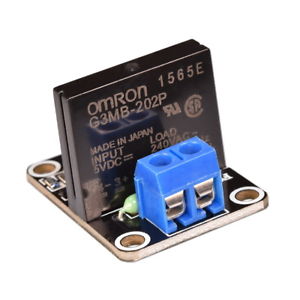

• 5V solid state relais 240V 2A
• taille: 55x33x25 masse 21,5g
• entrée 5VDC (160mA)

(3.3-5 v état haute niveau relais OFF)

• Branchement KF301

• 5V solid state relais 240V 2A
• taille: 55x33x25 masse 21,5g
• entrée 5VDC (160mA)
• Signal de commande d'entrée tension:
  (0-2.5 v Statut faible niveau relais ON)
  (3.3-5 v état haute niveau relais OFF)

• Branchement KF301

• Tension :12V DC - Courant: 0.25A - Consommation: 3W
• Force de maintien: 25N - Fixation Vis: M3
• ∅20 mm - ∅ Centre : 8 mm - H 15mm
• Lg cordon : 23cm

• Sortie son mini à 10cm:85dB
• Dimension: Ø12x9,5mm.
• Tension: 3.5-5.5V.
• Courant: <25mA.
• Fréquence: 2300 +/-500Hz.

• Tension : 220V, 120W
• Ø8x60mm

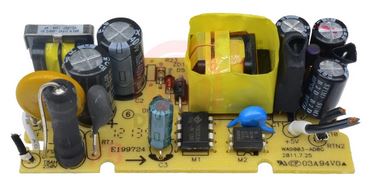

• Tension d'entrée : 90 à 264V
• Tension de Sortie : 5V - 3W
• Courant de sortie maximum : 600mA
• Courant de pointe : 1000mA
• Dimension : L:34x l:20,2x h:15mm + fils 5mm

• Tension d'entrée : 90 à 264V
• Tension de Sortie : 5V - 5W
• Courant de sortie maximum : 1000mA
• Courant de pointe : 1200mA
• Dimension : L:38x l:23x h:18mm + fils 5mm

• taille: 22.3x17x4.2mm
• Tension d'entrée: 5.3 V-26 V
• Tension de sortie: 5 V
• Courant de sortie: 3A (Max)
• Température de fonctionnement:-40c-85c
• Fréquence de hachage: 1,5 MHz

• Tension d'entrée: 4.5 V à 28 V
• Tension de sortie: 0.8 V à 20 V
• Courant de sortie: 3 A (maximum)
• Efficacité de Conversion: 92% (maximum)
• Ondulation de sortie: moins de 30 mV
• Fréquence de commutation: 1.5 MHz (la plus élevée), généralement 1 MHz
• Température de fonctionnement: -45°C à 85 °C
• Taille: 22mm par 17mm par 4mm

• Tension d'entrée 0.9 ~ 5V, sortie 5V
• Courant de sortie maximal: 480 mA
• Tension de démarrage 0.8V, courant de sortie 7mA
• Entrée 1-1.5V, sortie 5V 40-100mA
• Entrée 1.5-2V, sortie 5V 100-150mA
• Entrée 2-3V, sortie 5V 150-380mA
• Entrée supérieure à 3V, sortie 5V 380-480mA
• Taille : À l'exclusion de la taille des broches 11x10.5x7.5mm.

• Entrée 4.75V-23V DC-DC vers à 1.0V-17V pic 3A, longue durée 1.8A 340KHz
• Taille 18x12mm

• Tension d'entrée: USB ou >2 V - 24V
• Sortie 9V, 12V, 15V, 18V, 24V
• Sortie Max: 2A (Recommandé pour une utilisation 1A)

• Input voltage: DC 7- 24V.
• Output voltage: DC 5V.
• Output current: 3A (max).

• Tension d'entrée: 2-24V
• Tension de sortie: 2-28 V
• Courant de sortie: 2A (Max) recommandé 1A
• Efficacité de conversion: >93%
• Taille: 30x17x14mm

• Tension d'entrée: 2-24V
• Tension de sortie: 2-28 V
• Courant de sortie: 2A (Max)
• Fréquence de hachage: 1,2 MHz
• Efficacité de conversion: 95%
• Taille: 23x16,3x14mm

• taille: 57x31x30mm
• Longueur du câble: 120mm
• masse: 45g

• taille: 50x16x25mm
• Longueur du câble: 150mm
• masse: 45g

• tension: 1.2 V
• Dimensions: Hauteur 50mm, Ø14mm
• Nombre de Cycle: jusqu'à 1000 fois théorique
• Masse: Environ 15 gr/U

• tension d'entrée 1,2~5V
• tension de sortie 5V
• max. courant de sortie 200mA

• tension d'entrée: AC 100-240 V, 47-63 HZ
• tension de sortie: 3.7 V/3.6 V
• courant nominal: 450 mah

• Courant, détection Vmax, affichage auto-stop complet, protéger la batterie.
• Tension d'entrée: DC USB 5 V 1-2A
• Tension de sortie: 4.2 V 1A
• Taille: 31x34x105mm

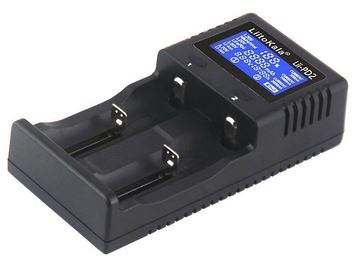

1. Puissance d'entrée: DC 12V 1A
2. Tension de sortie: DC 4,20 V pour Li-Ion DC 4,35 V pour IMR DC 3,65 V pour LiFePO4 DC 1,48 V pour NiMH / NI-Cd
3. Courant de sortie (en option): Li-Ion / IMR / LiFePO4: 2000mA * 1 (un seul canal) / 1000mA * 2 / 500m NiMH / NiCd: 500mA
4. Charge à courant constant / tension constante, courant de coupure: <100mA;
5. Courant de veille à vide: <15mA
6. Changement de mode durant les 5s de placement de la batterie

• Entrée de port Micro USB
• Sortie USB de Type A
• Charge de courant de 500mA
• 1 commutateur contrôle la sortie USB
• Tension d'entrée 5 ~ 8V
• Dimensions : 99.3x29.3mm
• Sortie 3V/1A
• Sortie 5V/2A
• La LED indique (vert signifie plein, rouge signifie en charge)
• Port de sortie 3V x3
• Port de sortie 5V x3

• Modèle: 18650-1800mah
• Type de batterie: cellule de batterie Lifepo4
• Capacité typique: 1800mah
• Tension nominale: 3.2V
• Tension de fin de charge: 3.65 V préférer 3.5V
• Tension de fin de décharge: 2.0V
• Courant de charge Standard: 0,5c préférer 900mah
• Courant de décharge Standard: 0,5c
• Courant de décharge continu maximum: 3C
• Cycle de vie: Cycle de vie: 1 C/100% DOD= 2000 cycles
• Température de charge: 0 ~ 60 °C
• Température de décharge: -20 ~ 60 °C
• Poids de la batterie: environ 45g

Mini USB 5V 1A Batterie au lithium Lipo Chargeur pour Arduino. TP4056
• Tension d'entrée: 4,5 V-5,5 V mini USB.
• Tension de charge complète - 4.2V.
• Led rouge en charge/vert chargé.
• Dimension 25X19X10mm.

• Tension 3.6 3.7 V, etc. 18650, le polymère et d'autres protections de charge et de décharge de batterie au lithium.
• Tension d'entrée:5 V
• Tension de coupure de charge:4.2 V ± 1%
• Courant de charge maximal: 1000mA
• Tension de protection contre la décharge de la batterie:2.5 V
• Courant de protection contre les surintensités de la batterie:3A
• Dimension : 17.16x26.17mm

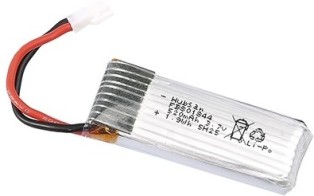

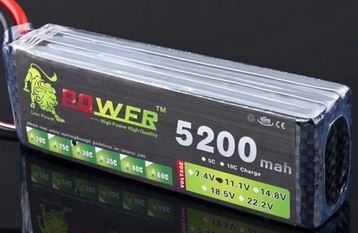

• Taille : 76x35x16mm
• Taux de décharge continue : 40C soit 1.5x40=60A

• Taille : 57x30x11mm
• Taux de décharge continue : 70C soit 0,550x70=38,5A
• Masse: environ 40gr

• Taille : 54x17,5x29mm
• Taux de décharge continue : 25C soit 1x25=25A
• Masse : environ 52g

• Taille : 45x25x8mm
• Taux de décharge continue : 25C soit 0,550x25=13,75A
• Connecteur Molex 51005/MX2.0-2P
• Masse: environ 40gr

• Avec Chargeur 4 batteries
• Taille : 45x25x8mm
• Taux de décharge continue : 25C soit 0,650x25=16,25A
• Connecteur Molex 51005/MX2.0-2P
• Masse: environ 40gr

• Taille : 47x17x8mm
• Connecteur Molex 51005/MX2.0-2P
• Masse: environ 40gr

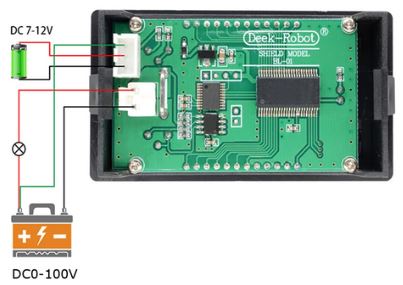

• Affichage simultané de la tension et du courant
• Plage de mesure de tension cc 0-100V / DC 0-50V
• Plage de mesure actuelle 0-10A / 0-5A
• Plage de mesure de puissance 0-1000W / 0-250W
• Plage d'erreur de tension ± 1% (réglable)
• Plage d'erreur actuelle ± 1% (réglable)
• Plage d'erreur de puissance ± 1% (réglable)
• Taux de rafraîchissement 300ms/fois
• Méthode d'affichage HTN LCD 3 rangées de 3 chiffres
• Personnalisé ou non OUI
• Tension d'alimentation cc 7-12V
• Courant de travail <15mA
• Température de travail-10-60°C

1. Le premier test doit être une batterie complètement chargée.
2. Connectez la batterie pour être testée positive à l'entrée positive, une entrée négative au négatif, ne peut pas être inversée (avec l'inversion de charge peut endommager le circuit)! Charge connectée à la sortie de la sortie positive et négative, pour fonctionner à travers l'alimentation micro USB du testeur (ordinateur de bureau ou ordinateur portable alimenté par USB non disponible), puis la tension de la batterie.
3. le test de démarrage Direct ne nécessite qu'une seule pression sur le bouton «OK», le testeur peut automatiquement développer une tension de terminaison appropriée de la tension de charge complète de la batterie et commencera à clignoter trois fois après le test. Besoin de développer une tension de terminaison artificielle uniquement lorsque la tension de la batterie affiche l'état en appuyant sur les boutons "+" ou "-" pour modifier l'affichage de la tension de terminaison en commençant par P, derrière la résolution de tension représentative 0.1 V, mis en place après avoir appuyé sur le test de démarrage «OK».
4. après le début du test, le testeur contrôlera la charge de l'interrupteur électronique, les données de test montrent que le processus libère la capacité (Ah), le courant de décharge (A) et la tension de la batterie (V) entre la roue était. Lorsque la tension de la batterie atteint la tension de coupure définie, le contrôle de charge éteint les données d'affichage du testeur restent en capacité (Ah) et en haut et l'indicateur correspondant clignote rapidement ensemble, affiche maintenant la capacité réelle de la batterie est la capacité de décharge, à propos de la presse "OK" pour terminer le clignotement permet un affichage des données stable, Appuyez à nouveau sur le bouton "OK" pour revenir à l'état de mise sous tension.

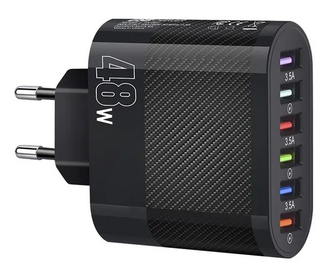

• Paramètres d'entrée: AC100-240V 50/60Hz 0.5A
• Paramètre de sortie 6x: 5V/3.5A;
• Taille du produit: 28x68x96mm
• Masse 60gr

• Vitesse jusqu'à 300 RPM.
• Les signaux analogiques et numériques peuvent être transmis.
• Rotation et transmission fluides illimitées de 360o.

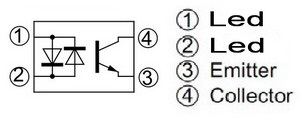

• chute de tension de la led d'entrée 1,6 V et le courant 15 mA
• Pour du TTL, Rled = (5V - 1,6V) / 0,015A = 220 ohms
• Passage par zéro

• Courant max.:50mA
• Tension, isolation:5kV
• Tension Vce:80V

• Courant max.:60mA
• Tension, isolation:5.3kV
• Tension Vce:70V

• IR2301S NMOS avec un driver "high side"
• 3.3 V, 5 V, and 15 V logic input compatible
• Input Vcc min 10.0V max 20.0 V

• Tension, Vz:7.5V
• Dissipation de puissance Pd:1.3W
• Type de boîtier de diode:DO-41

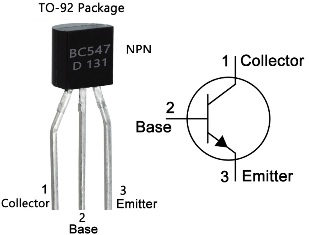

• Vce=45V
• Ic = 100mA max
• Veb = 6V
• Ptot=500mW max
• Vcesat=250mV typiques (à Ic = 100mA et Ib = 5mA), 600mV max
• Gains=110 à 800
• Fréquence maxi: 100MHz.

• Boîtier: TO-92.

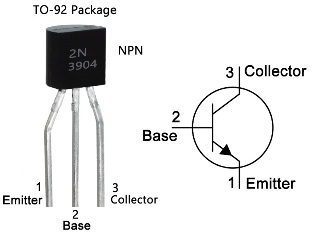

• Tension collecteur-émetteur maxi: 60V.
• Vceo (IB=0): 40V.
• Vcbo: 60V.
• Courant de collecteur maxi: 100 mA.
• Puissance: 0.5W.
• Fréquence maxi: 250MHz.
• Gain Hfe mini: 100.
• Gain Hfe maxi: 300.

• Vce max=30V
• Pour Ic = 10mA, Vce = 10V
• Ic=800mA
• Ptot=500mW
• Gains=75mini

• Boîtier: TO-3P.
• Tension collecteur-émetteur maxi: 100V.
• Courant de collecteur maxi: 10A.
• Puissance: 125W.
• Gain Hfe: 1000.

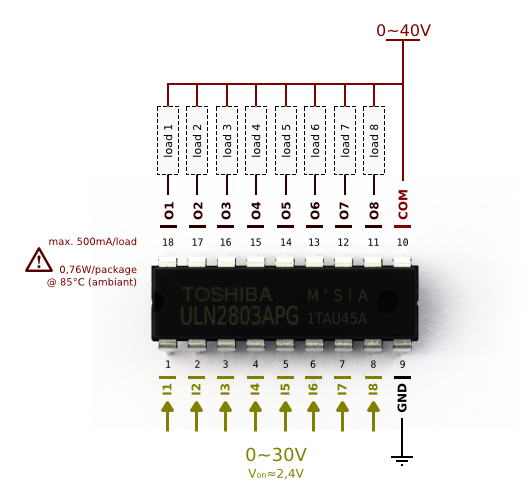

• Boitier : DIP-18
• 8 transistors NPN darlington
• Entrée : 5V TTL
• Imax par sortie : 500mA
• tension de coupure maximale de 40V
• Pmaxi Dip18 : 0,76W

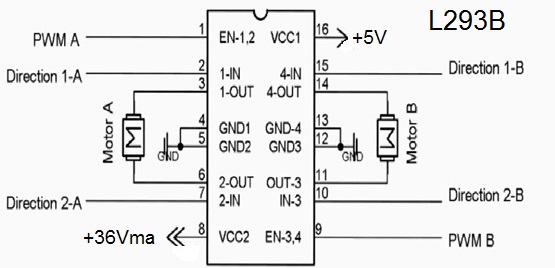

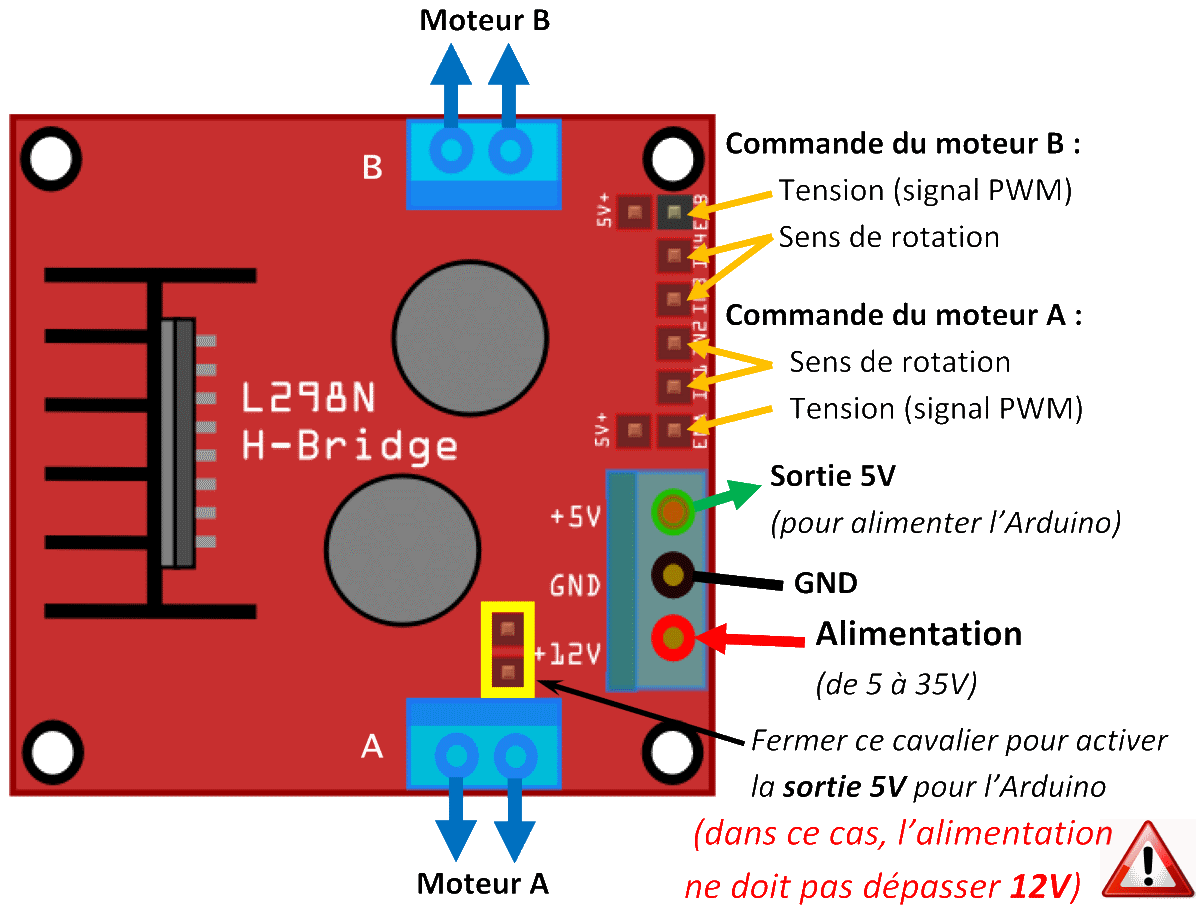

• Nbre de pont-H: 2
• Courant Max Régime continu: 600mA (x2)
• Courant de pointeMax > 2ms: 1200mA
• VS Max Alim moteur: 36v
• VSS Max Alim logique: 7v
• Perte de tension: 1.3v

• Boitier : Dip14
• Alimentation : 3 V à 32 V

• Taille : 35x15mm

• Excellente isolation électrique
• Matériau: Polyimide
• Couleur: marron métallisé
• Largeur: 5mm
• Longueur: 33m
• Température à Long terme: 260°C
• Température à court terme: 300°C.

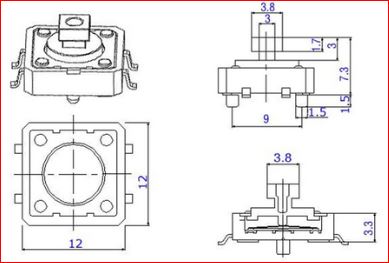

• Température:- 40 ~ 70 ° c
• Charge nominale: 0.3A 60V AC /1.5A 25V AC
• Résistance de Contact:<= 0,02O
• Tension de tenue: AC250V(50Hz)/min
• Force d'actionnement: 100-350g
• Résistance d'isolation:>= 100M O
• Vie: 100000 fois

• Ce clavier affiche une logique de 3.3V. Si vous utilisez une carte qui n'accepte que la logique 5V
• Taille: 48x78mm

• Une résistance à bascule bidirectionnelle 10KΩ, dans chaque direction, le joystick fait varier la résistance.
• Ce module utilise une alimentation 5 V, l'état d'origine X, Y tension de lecture de 2,5 V environ, lorsque pressé l'augmentation de la tension jusqu'à 5 V
• dans le sens inverse, la réduction de tension au minimum de 0 V.
• Masse : 21g
• Taille: 34,5x26x38mm

• Dimension : 30X16x10mm
• Trous de fixation : Ø3

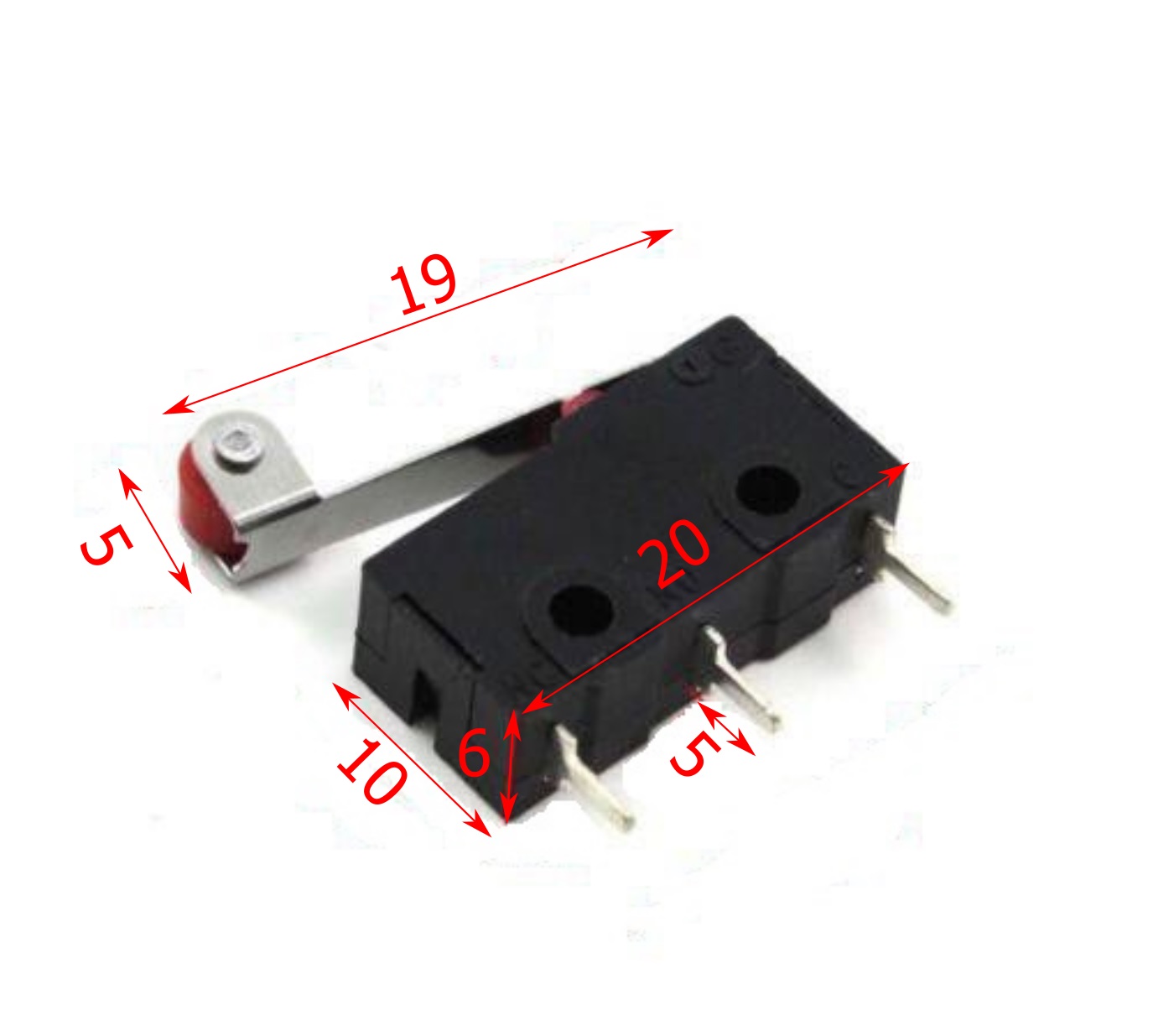

• Dimension : 20x10x6mm
• 5A 125v max
• Sortie : cosses à câbler – 3 P
• connexion :
  C borne commune
  NO contact fermé au travail
  NC contact ouvert au travail

• Taille: N52 40x10x4mm

• Taille: N50 Ø10x4mm

• Taille: N50 Ø10xØ5x3mm

• Ø ventouse: 54 mm
• Hauteur du support: 68 mm
• Vis 1/4 UNC système de vissage-rapide

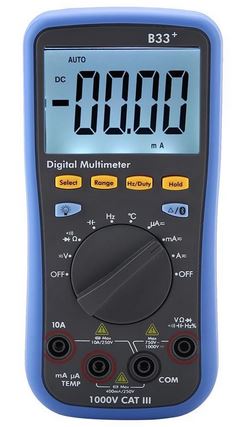

• Impédance d'entrée: =10MO
• Fonction d'enregistrement hors ligne: Oui
• Module Bluetooth: Oui
• Durée d'enregistrement: 168 heures (7 jours)
• Nombre d'enregistrement: 10000 points
• Rétroéclairage LCD: Oui
• Test de diode: Oui Protection d'entrée: Oui
• Mise hors tension automatique: Oui
• Avertissement marche-arrêt: Oui
• Indicateur de batterie faible: Oui
• Maintien des données: Oui
• Mesure relative: Oui
• Taille de l'écran LCD: 69 x 52 mm
• Zone d'affichage: 67 x 46 mm (surface effective 66 x 45 mm)
• Batterie: 3 V (1,5 V x 2)

• Tension CC: 400.0mV / 4.000V / 40.00V / 400.0V / 1000V
• Tension alternative: 4.000V / 40.00V / 400.0V / 750V
• Courant CC: 400.0µA / 4000µA / 40.00mA / 400.0mA / 4.000A / 10.00A
• Courant AC: 400.0µA / 4000µA / 40.00mA / 400.0mA0.01mA / 4.000A / 10.00A
• Résistance: 400.0O / 4.000kO / 40.00kO / 400.0kO / 4.000MO / 40.00MO
• Capacité: 40.00nF / 400.0nF / 4.000µF / 40.00µF0.01nF / 100.0µF
• Fréquence: 4,999 Hz / 49,99 Hz / 499,9 Hz / 4,999 kHz / 49,99 kHz / 49,9 kHz / 4,999 MHz; 1 MHz ± (0,8% + 2 chiffres)
• Rapport de service: 0,1% - 99,9% (valeur typique: Vrms = 1 V, f = 1 kHz); 0,1% ± (1,2% + 3 chiffres) 0,1% - 99,9% (= 1 kHz); ± (2,5% + 3 chiffres)
• Température: -50°C - + 400°C
• Affichage: 3999 - nombre
• Réponse en fréquence: 40Hz - 400Hz
• Taux de décalage sur DMM: 3 fois / s

• cordons de test
• pinces crocodiles
• thermocouple de type K

• Gamme de tension: 3.5 V-9 V (précision de 1%)
• Gamme actuelle: 0-3.3A (précision 1%)
• Temps de travail (0-99Hour)
• Gamme de mesure de capacité: 0-99999 mAh
• Couleur: bleu Clair
• Taille: 59x23x13.5mm

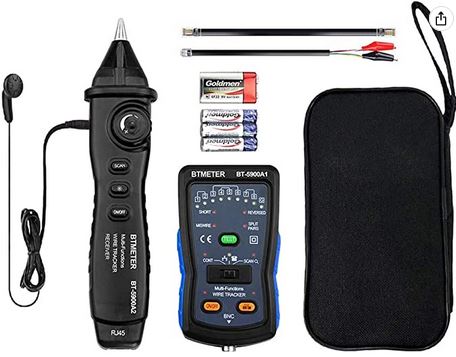

• Testeur de câble multi-tâches : le testeur de câble Ethernet portable vous permet de trouver rapidement la ligne cible dans les réseaux complexes. Ce générateur de tonalité de câble est un traceur de fil idéal pour votre vie quotidienne, tels que les tests de câble de ligne téléphonique, le traçage de câble réseau, le câble TV et d'autres fils électriques à faible courant.
• Testeur de câble réseau : branchez le câble dans le terminal RJ45, l'autre extrémité dans le récepteur. Sélectionnez "TEST", voyant lumineux allumé signifie que le câble est connecté. Ce testeur de câble Ethernet est un testeur de réseau multifonction qui peut vous aider à suivre les câbles réseau même dans les réseaux électriques complexes
• Testeur de ligne téléphonique : le moniteur de toner 5900 A peut tester avec précision l'état de fonctionnement de la ligne téléphonique (inactive, sonnerie et déconnexion). Branchez dans le terminal RJ11 pour vérifier la ligne téléphonique
• Traceur de ligne filaire : ce testeur de câble réseau peut tester complètement la séquence de ligne de câble réseau, le circuit ouvert, le court-circuit, le câblage manquant, la connexion d'erreur et la connexion inverse ; test du niveau de ligne, polarité positive et négative
• Écouteurs et batterie inclus : lampe lumineuse intégrée et écouteurs pour vous permettre d'utiliser le testeur de réseau facilement et confortablement dans un environnement sombre et bruyant.

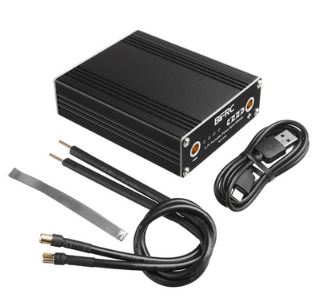

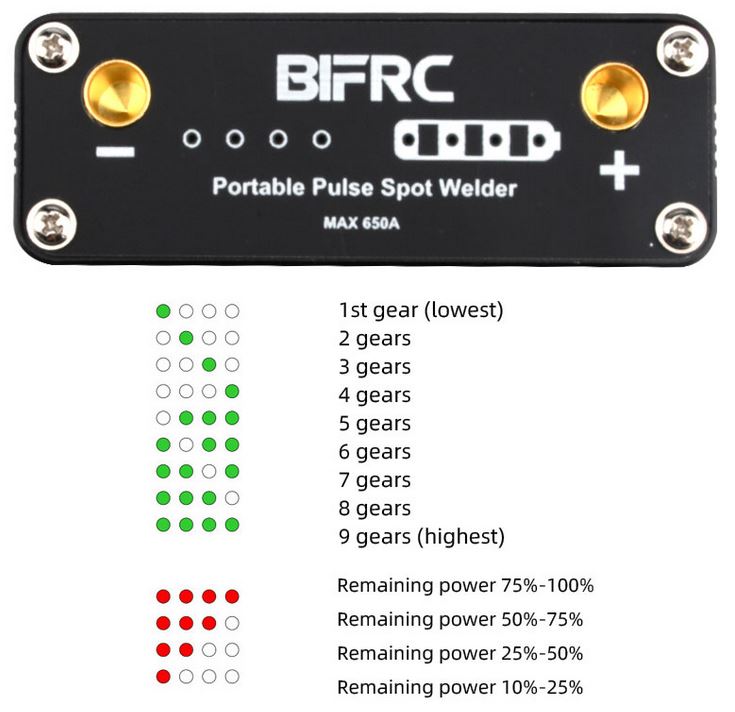

Machine à souder par points à impulsion Portable, idéale pour RC, outil multifonctionnel, DH20 Pro, 650A, 18650
Caractéristiques
Mise à jour du micrologiciel DH20
Mode d'emploi
* Prenez note de charger complètement la batterie avant utilisation *

1. Pour demarrer - appuyez sur le bouton pendant 3 secondes jusqu'à ce qu'un son soit entendu.
2. Pour éteindre- appuyez sur le bouton pendant 3 secondes jusqu'à ce qu'un son soit entendu.
3. Pour changer le réglage de l'alimentation-appuyez brièvement sur le bouton jusqu'à ce
   qu'un bip sonore soit entendu et voir l'indicateur LED correspondant pour le réglage.
4. Mise hors tension automatique-après aucune inactivité durant 15 minutes.
5. La puissance de sortie à l'aide de l'unité USB sortira automatiquement de la puissance une fois la prise USB connectée.
   Une fois que le courant de sortie de puissance est inférieur à 50mAh, l'unité coupe automatiquement la puissance de sortie.
   Appuyez brièvement sur le bouton pour reprendre la puissance de sortie.
6. Opération de soudure-commencez par le réglage de niveau 1 à souder, l'unité commencera à souder après 0.5 secondes une fois qu'elle détecte l'article.
   Le réglage de la puissance peut être ajusté en fonction du travail de soudure.
   En cas d'unité passant en mode de protection actuel et redémarrez pour refroidir, la soudure peut continuer par l'intermédiaire de la sortie d'usb.

7. Avertissement de dysfonctionnement de l'unité, un bip sonore constant retentit.

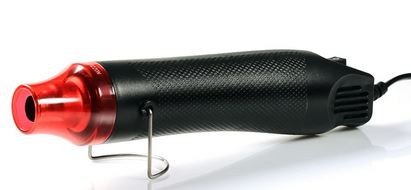

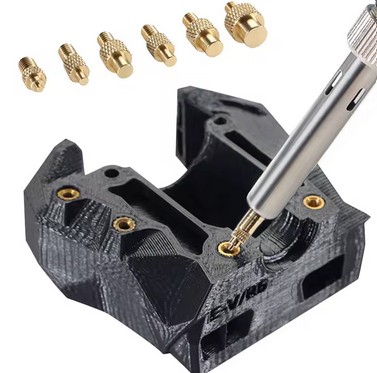

• Température de travail. : 200 °C
• Puissance nominale: 300W
• Tension nominale: 220V 50-60Hz

• 30 embouts
• boîte en plastique 108 × 75 × 35mm
• tige d'extension

• 1 MK10 hotend (buse M7 de 0.4mm + gorge en acier inoxydable + doublure en PTFE 4mm OD x 2mm ID x 35mm de Long + bloc chauffant MK10)
• 1 Thermistance hexagonale M3
• 1 Chauffe-cartouche
• 1 MK10Chaussette en Silicone

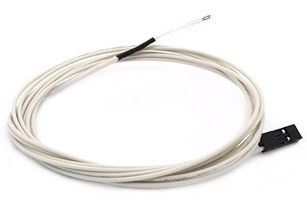

• Longueur de câble: 1m
• Capteur de température 100KΩ précision de ± 1%.

• Coupez les deux têtes de filament qui doivent être connectées.
• Passage d'une extrémité de la direction de la grande extrémité du soudeur de filament à la marque
.
• L'autre extrémité passe de la direction de la petite tête à celle exposée de 1 à 2mm.
• chauffer les extrémités pendant 5-7 secondes. (Cette fois c'est principalement pour le PLA ordinaire, l'ABS, d'autres filaments plus durs devraient être légèrement plus longs).>/li>
• Ensuite, poussez rapidement le filament de la petite extrémité dans le petit trou à la grande extrémité, lentement (ne doit pas être rapide).
• Puis tirez lentement vers l'arrière lorsque le joint est exposé, d'avant en arrière plusieurs fois.
• Une fois le filament complètement refroidi, le filament est complètement poussé de la petite extrémité de la tête jusqu'à ce qu'il puisse être facilement coupé.
• Tester les résultats une fois la réparation terminée (plier soigneusement le joint-redresser-plier-redresser).
• Si vous entendez un son clair, nous devons souder à nouveau.
• Dévissez le boulon à une extrémité de la rainure de taille avec la pièce de connexion, retirez le filament et assemblez le soudeur de filament pour la prochaine utilisation.
