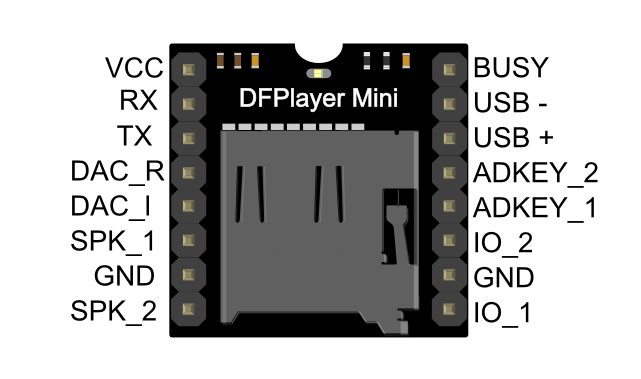

Lecteur MP3

Mode série

Description du format

Commandes

Initialisation

Procédure d'opération de port série

• 1. Après avoir allumé la puce, il faut d’abord environ 1 à 1,5 seconde pour l’opération d’initialisation.
  Le module attendra automatiquement la lecture de l'appareil. Ordre (clé USB -> carte SD -> mémoire flash)
  Si l'appareil n'est pas en ligne, il passe automatiquement à l'appareil suivant.
  Les données relatives à l’initialisation sont transmises à la fin de l’initialisation.
  Les utilisateurs peuvent ignorer ces données.
• 2. Après avoir spécifié le périphérique à lire, un délai de 200 ms est nécessaire, après quoi une commande liée à la spécification de piste, etc. est transmise.
• 3. La puce ayant un système de fichiers, la vitesse de réponse est inférieure à 50 ms pour moins de 1 000 fichiers dans des conditions normales.
  Sur 3 000 fichiers ou plus, la vitesse de commutation du système de fichiers ralentit légèrement et la vitesse de réponse varie entre 100 ms et 1 seconde.
• 4. Puisqu'il s'agit d'un traitement périodique pour le traitement du port série à l'intérieur de la puce, lors de la transmission de commandes consécutives,
  il est nécessaire de retarder l'intervalle de 20 ms. Sinon, l'instruction précédente est écrasée et ne peut pas être exécutée.

Données renvoyées du fichier en cours de lecture

La gestion des fichiers

Pour la partie MP3 (Commande 0x12):

Exemples

Choisir microSD card 7E FF 06 09 00 00 02 EF

Spécifiez le nom du dossier 01 et le nom de fichier 001xxx.mp3  7E FF 06 0F 00 01 01 EF
Spécifiez le nom du dossier 11 et le nom de fichier 100xxx.mp3  7E FF 06 0F 00 0B 64 EF
Spécifiez le nom du dossier 99 et le nom de fichier 001xxx.mp3  7E FF 06 0F 00 63 01 EF

Lire le fichier 0001 (nom de le fichier) dans le dossier MP3  7E FF 06 12 00 00 01 FE E8 EF
Lire le fichier 0002 (nom de le fichier) dans le dossier MP3  7E FF 06 12 00 00 02 FE E7 EF
Lire le fichier 0255 (nom de le fichier) dans le dossier MP3  7E FF 06 12 00 00 FF FD EA EF
Lire le fichier 1999 (nom de le fichier) dans le dossier MP3  7E FF 06 12 00 07 CF FE 13 EF
Lire le fichier 3000 (nom de le fichier) dans le dossier MP3  7E FF 06 12 00 0B B8 FE 26 EF

Lire le fichier 0255 (nom de le fichier) dans le dossier 0001  7E FF 06 14 00 10 FF FD D8 EF   0x1 0FF 4bits+12bits
Lire le fichier 1999 (nom de le fichier) dans le dossier 0001  7E FF 06 14 00 17 CF FE 01 EF   0x1 4CF 4bits+12bits
Lire le fichier 0001 (nom de le fichier) dans le dossier 0012  7E FF 06 14 00 C0 01 FE 26 EF   0xC 001 4bits+12bits
Lire le fichier 0255 (nom de le fichier) dans le dossier 0012  7E FF 06 14 00 C0 FF FD 28 EF   0xC 0FF 4bits+12bits
Lire le fichier 1999 (nom de le fichier) dans le dossier 0012  7E FF 06 14 00 C7 CF FD 51 EF   0xC 7CF 4bits+12bits
Début de la boucle  7E FF 06 11 00 00 01 EF
Stop de la  boucle  7E FF 06 11 00 00 00 EF

void send_mp3(byte command, byte data_h, byte data_l, unsigned long cmd_delay) {
  Serial.write((byte)0x7E);
  Serial.write((byte)0xFF);
  Serial.write((byte) 0x06);
  Serial.write(command);
  Serial.write((byte) 0x00);
  Serial.write((byte) data_h);
  Serial.write((byte) data_l);
  Serial.write((byte) 0xEF);
  delay(cmd_delay); //200ms
}
void setup() {
    send_mp3(0x0C, 0, 0, 1500);      //Reset module
    send_mp3(0x09, 0, 2, 200);      //0x02 SDCARD
    send_mp3(0x06, 0, 15, 20);      //Volume à 15
    send_mp3(0x03, 0, 1, 20);       //Lit le premier fichier 0x00 01
}
void loop() {
}
