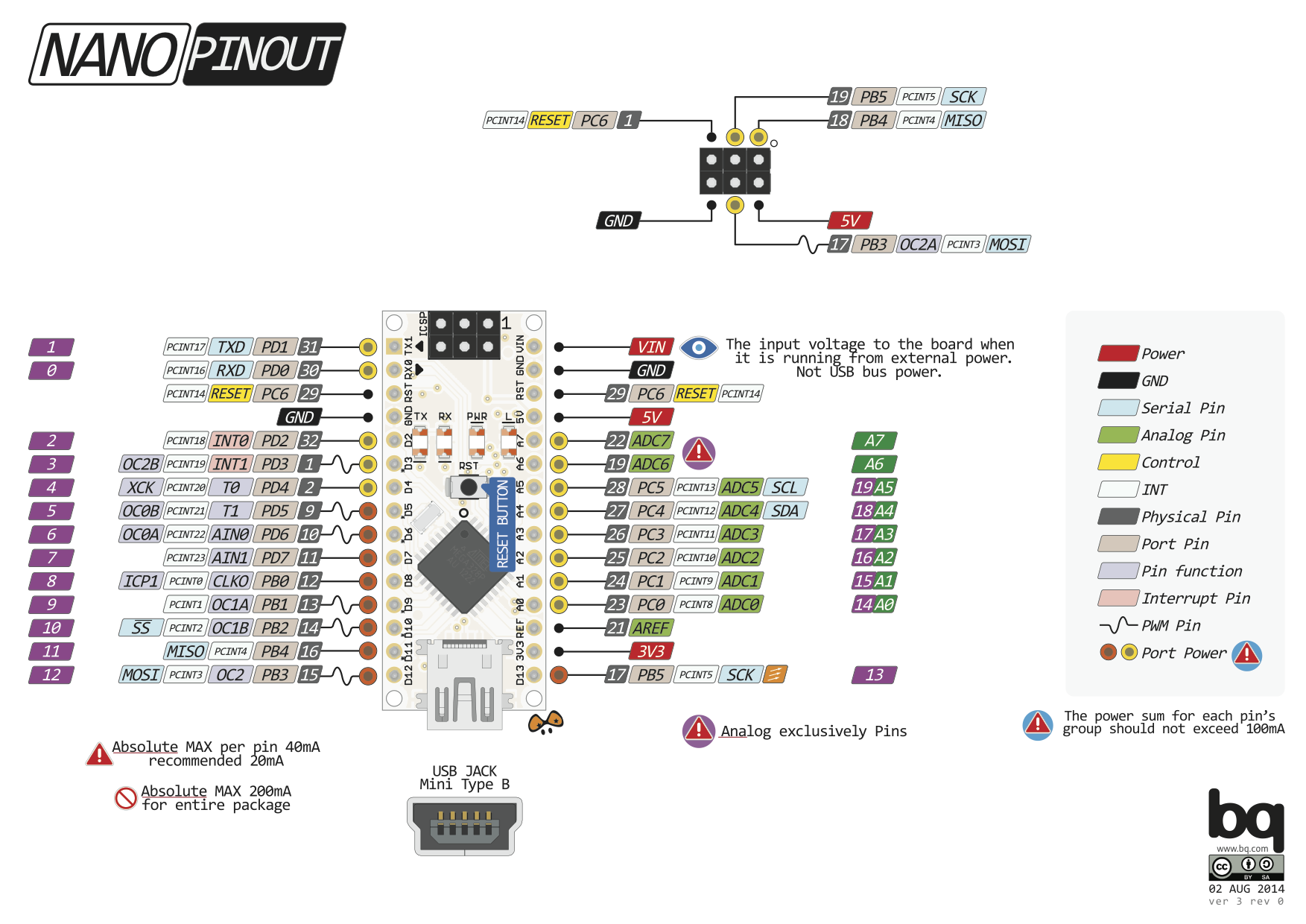

Capteur effet Hall Y3144 (C) Sammy76 - V1.0
Présence d'un champ magnétique
*/
int hallPin = 2;
int ledPin = 3;
int hallState;

void setup(){
  Serial.begin(9600);
  pinMode(hallPin, INPUT);
  pinMode(ledPin, OUTPUT);
}
void loop(){
  hallState = digitalRead(hallPin);
  if (hallState == HIGH){
    Serial.print("Pas de signal, Etat: ");
    digitalWrite(ledPin, LOW);
  }
  if (hallState == LOW){
    Serial.print("Source magnetique proche, Etat: ");
    digitalWrite(ledPin, HIGH);
  }
  Serial.println(hallState);
  delay(100);
}


Réalisation d'un tachymètre :
J'en profite pour vous mettre la distance parcouru si vous avez un rayon de rotation
Le principe est de mesurer le nombre d'impulsions pendant une durée.
Dans le programme ci-dessous, la durée étant de 3s, le si j'ai une impulsion durant ces 3s cela fait :
$N=\dfrac{1 \times 60}{3}=20~RPM$, c'est donc la précision minimum.

/* Capteur effet Hall Y3144
 *  Tachymetre avec gestion des interruptions
(C) Sammy76 - V1.0 */

//Rayon en mm pour la vitesse de translation
#define RAYON 300
long duree_test = 3000; // test sur 3 secondes

const float Pi = 3.1415927;
// Variable contenant la vitesse du moteur en rotations par minute
unsigned long rpm=0;
float ms;

long chrono = 0; // valeur courante du chrono
long chrono_depart = 0; // valeur de départ du chrono
volatile long nb_chgt = 0; // nb de changement etat Pin

// Gestion de l'interruption 0
void gere_int0() {
    nb_chgt = nb_chgt + 1 ;
}

void setup () {
   // Initialisation du port série
  Serial.begin(9600);
  chrono_depart = millis();
// l'interruption zero correspond à la pin 2
// on enregistre tous lorsque la broche passe de
//l'état HAUT vers l'état BAS (front descendant)
  attachInterrupt(0,gere_int0,FALLING);
}

void loop() {
  chrono = millis();
  //durée de test terminée?
  if (chrono - chrono_depart > duree_test) {
   // Mesure sur 3 secondes :
   // il faut multiplier le nb de chgt par 20
   // pour avoir le nb de changement par minute

   rpm=nb_chgt*(60000/duree_test); //Nombre de changement
   ms=Pi*rpm*RAYON/30000; //v=omegaxR=(pi.N/30)x(R/1000)
  // Affichage sur le port série
  Serial.print("N="),Serial.print(rpm),Serial.print(" RPM, ");
  Serial.print("V="),Serial.print(ms),Serial.println(" m/s");

   chrono_depart = millis();
   nb_chgt=0;
  }
}

Autre technique de mesure, je mesure le temps entre deux impulsions.
Cette technique est plus précise.

/* Capteur effet Hall Y3144
 *  Tachymetre avec gestion des interruptions
 *  principe de mesure de temps entre deux impulsions
(C) Sammy76 - V1.0 */

//Rayon en mm pour la vitesse de translation
#define RAYON 300
boolean front;
const float Pi = 3.1415927;
// Variable contenant la vitesse du moteur en rotations par minute
unsigned long rpm=0;
float ms;
long chrono_depart = 0; // valeur de départ du chrono

// Gestion de l'interruption 0
void gere_int0() {
    front=true;
}

void setup () {
   // Initialisation du port série
  Serial.begin(9600);
  chrono_depart = millis();
// l'interruption zero correspond à la pin 2
// on enregistre tous lorsque la broche passe de
//l'état HAUT vers l'état BAS (front descendant)
  attachInterrupt(0,gere_int0,FALLING);
}

void loop() {
  //changement de front
  if (front){
    rpm=millis() - chrono_depart;
    front=false;
    //(rpm/1000) durée entre deux impulsions en seconde
    rpm = 60000 / rpm ;
    ms=Pi*rpm*RAYON/30000; //v=omegaxR=(pi.N/30)x(R/1000)
  // Affichage sur le port série
    Serial.print("N="),Serial.print(rpm),Serial.print(" RPM, ");
    Serial.print("V="),Serial.print(ms),Serial.println(" m/s");
    chrono_depart=millis();
    }
  }



I²C : Inter-Integrated Circuit chez certain constructeur ce bus s'appelle TWI (Two Wire Interface)
source Wikipedia, très bien faite!
Le programme suivant permet de connaitre les périphériques i²C connectés :

/* --------------------------------------
   i2c_scanner
 * Pin Connections:
 *      SCL = A5
 *      SDA = A4
 *      VCC = 5V
 *      GND = GND
 -------------------------------------- */

#include "Wire.h" //Pour les périphériques I2C


void setup()
{
  Wire.begin();

  Serial.begin(9600);
  while (!Serial);             // Attent le moniteur série
  Serial.println("\nI2C Scanner");
}


void loop()
{
  byte error, address;
  int nDevices;

  Serial.println("Scanning...");

  nDevices = 0;
  for (address = 1; address < 127; address++ )
  {
    // The i2c_scanner uses the return value of
    // the Write.endTransmisstion to see if
    // a device did acknowledge to the address.
    Wire.beginTransmission(address);
    error = Wire.endTransmission();

    if (error == 0)
    {
      Serial.print("Périphérique I²C touvé à l'addresse 0x");
      if (address < 16)
        Serial.print("0");
      Serial.print(address, HEX);
      Serial.println("  !");

      nDevices++;
    }
    else if (error == 4)
    {
      Serial.print("Erreur inconnu à l'addresse 0x");
      if (address < 16)
        Serial.print("0");
      Serial.println(address, HEX);
    }
  }
  if (nDevices == 0)
    Serial.println("Pas de périphérique I2C trouvé\n");
  else
    Serial.println("fin\n");

  delay(5000);           // wait 5 seconds for next scan
}

/*LCD1602 sur I2C
* Pin Connections:
 *      SCL = A5
 *      SDA = A4
 *      VCC = 5V
 *      GND = GND
*/
#include "Wire.h"  // Comes with Arduino IDE
/* Inclut la librairie pour le lcd */
#include "LiquidCrystal_I2C.h"

LiquidCrystal_I2C lcd(0x3f, 16, 2); //Adresse LCD1602 0x3F

/* Caractères personnalisés */
byte r0[8] = {
  B00000,
  B00000,
  B00000,
  B00000,
  B00000,
  B00000,
  B00000,
  B00000
}; // 0 / 5
byte r1[8] = {
  B10000,
  B10000,
  B10000,
  B10000,
  B10000,
  B10000,
  B10000,
  B10000
}; // 1 / 5
byte r2[8] = {
  B11000,
  B11000,
  B11000,
  B11000,
  B11000,
  B11000,
  B11000,
  B11000
}; // 2 / 5
byte r3[8] = {
  B11100,
  B11100,
  B11100,
  B11100,
  B11100,
  B11100,
  B11100,
  B11100
}; // 3 / 5
byte r4[8] = {
  B11110,
  B11110,
  B11110,
  B11110,
  B11110,
  B11110,
  B11110,
  B11110
}; // 4 / 5
byte r5[8] = {
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111,
  B11111
}; // 5 / 5

// Fonction dessinant le bargraph
void draw_bargraph(byte percent) {
  byte i, cp, cl;
  // Affiche la nouvelle valeur
  lcd.setCursor(0, 0);
  lcd.print(percent);
  lcd.print(" %   ");
  // Ligne suivante
  lcd.setCursor(0, 1);

  /* Map percent de (0 ~ 100) vers (0 ~ 80) ( 1 char = 5 colonnes, 16 * 5 = 80) */
  percent = map(percent, 0, 100, 0, 80);

  /* Calcul le nombre de cases pleines et le nombre de colonnes dans la dernière case */
  cp = percent / 5; //diviser par 5
  cl = percent % 5; //Reste de la division

  /* Dessine les cases pleines */
  for (i = 0; i < cp; ++i)
    lcd.write(5);

  /* Dessine la dernière case */
  lcd.write(cl);

  /* Dessine les cases vides restantes */
  for (i = 0; i < 16 - (cp + (cl ? 1 : 0)); ++i)
    lcd.write((uint8_t)0);
}

/* setup() */
void setup() {
  lcd.begin();
  /* Enregistre les caractères personnalisés dans le lcd */
  lcd.createChar(0, r0);
  lcd.createChar(1, r1);
  lcd.createChar(2, r2);
  lcd.createChar(3, r3);
  lcd.createChar(4, r4);
  lcd.createChar(5, r5);

  /* Initialise le lcd */

  lcd.clear();

  /* Départ à 0% */
  draw_bargraph(0);
}

/* loop() */
void loop() {

  /* Valeur en % du bargraph */
  static byte percent = 0;

  /* Indique si la valeur a été modifiée */

  /* Lit les boutons et agis en conséquence */

  /* Dessine le nouveau bargraph*/
  for (percent = 0; percent <= 100; percent = percent + 1) {
    draw_bargraph(percent);
  }


  /* Refresh 2Hz */
  delay(1000);

}

/********************************************************
MAX6675 avec thermocouple type K
GND --> Gnd
Vcc --> Vcc 5V
SO Data Output --> D4
CS Chip Select --> D5
CLK clock --> D6

LCD1602 sur i2C
1 VCC alimentation du module --> Vcc 3.3v à 5V
2 GND masse--> Gnd
3 SCL Serial Clock --> A5
4 SDA Serial Data --> A4
5 DRDY --> n/a, Data ReaDY non utilisé.
*/
#include "max6675.h"  //La librairie du MAX6675
#include "Wire.h"   //Librairie Wire pour la communication I2C
#include "LiquidCrystal_I2C.h"
LiquidCrystal_I2C lcd(0x3f, 16, 2); //Adresse LCD1602 0x3F
#define consigne 240 //240°C

byte copyright[8] = {
  B01110, B10101, B11011, B11001, B11001, B11011, B10101, B01110
};
uint8_t deg[8] = {
  B00110,
  B01001,
  B01001,
  B00110,
  B00000,
  B00000,
  B00000,
  B00000
};
uint8_t e_acc[8] = {
  B00010,
  B00100,
  B01110,
  B10001,
  B11111,
  B10000,
  B01110,
  B00000
};
byte up[8] =
{
  B00100,
  B01110,
  B11111,
  B10101,
  B00100,
  B00100,
  B00100,
  B00100
};
byte down[8] =
{
  B00100,
  B00100,
  B00100,
  B00100,
  B10101,
  B11111,
  B01110,
  B00100
};
int thermoDO = 4;  // Data Out Port SPI sur 4-5-6
int thermoCS = 5;  //Chip Select
int thermoCLK = 6;  //Clock

// Déclarer les pins utilisées
MAX6675 thermocouple(thermoCLK, thermoCS, thermoDO);

void setup() {
  Serial.begin(9600);  //Pour afficher à l'écran du PC
  lcd.begin();
  lcd.createChar(0, up);
  lcd.createChar(1, down);
  lcd.createChar(6, copyright);
  lcd.createChar(7, deg);
  lcd.createChar(5, e_acc);
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("LCD1602+MAX6675");
  lcd.setCursor(4, 1);
  lcd.write(6);
  lcd.print("Sammy76");
  delay(2000); //Attendre l'initialisation du module MAX mini 500
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print("Temp");
  lcd.write(5);
  lcd.print("rature:");
  lcd.print(consigne);
}

void loop() {
  // Boucle de mesure de la température
  lcd.setCursor(0, 1);
  lcd.print("                "); //Efface la ligne
  lcd.setCursor(0, 1);
  lcd.print(thermocouple.readCelsius());
  lcd.write(7);
  lcd.print("C");
  lcd.setCursor(9, 1);
  lcd.print(thermocouple.readFahrenheit());
  lcd.print("F");
  lcd.setCursor(15, 0);
  if (thermocouple.readCelsius() > consigne) {
    lcd.write(1); //down
  }
  if (thermocouple.readCelsius() < consigne) {
    lcd.write(0); //up
  }
  if (thermocouple.readCelsius() == consigne) {
    lcd.print("=");
  }
  delay(2000); //2 secondes

}

Juste un exemple d'utilisation avec une température de consigne. Une flèche s'affiche pour monter ou descendre la température, en fonction de la consigne.
Pensez à installer la librairie MAX6675.
Tutoriel réalisation d'un thermomètre à thermocouple avec Arduino.

Principe de fonctionnement

Un thermocouple est simplement formé de 2 fils métalliques différents soudés ensemble.
Le type K comporte une jonction entre chromel (alliage nickel + chrome) et alumel (alliage nickel + aluminium + silicium).
Une faible différence de potentiel électrique apparaît à la jonction sous l'effet de la température.
Le signal est faible, typiquement 50 microV par degré, la réponse est non linéaire, et il faut une compensation de soudure froide (on mesure un écart de température entre deux jonctions, pas une température absolue).

Malgré ces inconvénients, le thermocouple est très intéressant car il est simple d'emploi, robuste à la chaleur, il couvre une très grande plage de mesure de température avec une forte précision.
On amplifie puis on convertit la mesure analogique en signal numérique, une liaison SPI permet de transmettre facilement à un micro contrôleur (Arduino) le résultat. Le module d'interface de conversion utilisé ici est un MAX6675, il assure l'amplification et la conversion sur 12 bits.

Caractéristiques du kit thermocouple + MAX6675:

• Mesure de température jusqu' à 1024 °C.
• Résolution 0.25 °C.
• Compensation de jonction de température froide .
• Alimentation 3.0 - 5V DC.
• Note : le thermocouple K se distingue facilement des autres types, il est attiré par un fort aimant.

    //*************************************************************
    //  Boussole
   //*************************************************************
   /*LCD1602 sur i2C et HMC5803L sur i2C
    * 1 VCC alimentation du module --> Vcc 3.3v à 5V
    2 GND masse--> Gnd
    3 SCL Serial Clock --> A5
    4 SDA Serial Data --> A4
    5 DRDY --> n/a, Data ReaDY non utilisé.
*/
    #include "Wire.h"   //Librairie Wire pour la communication I2C
    #include "LiquidCrystal_I2C.h"
    LiquidCrystal_I2C lcd(0x3f, 16, 2); //Adresse LCD1602 0x3F
    byte copyright[8] = {
 B01110, B10101, B11011, B11001, B11001, B11011, B10101, B01110
};
byte up[8] =
{
 B00100,
 B01110,
 B11111,
 B10101,
 B00100,
 B00100,
 B00100,
 B00100
};
    #define HMC5803L_Address 0x1E  //Adresse I2C du module

    #define X 3  //Adresses de registres pour les données X Y et Z
    #define Y 7
    #define Z 5
    double Xmagnetic;
    double Ymagnetic;
    double Zmagnetic;
    double Module_magnetic;
    double angle;

    void setup()
    {
      Serial.begin(9600);
      lcd.begin();
      lcd.createChar(0,up);
      lcd.createChar(6,copyright);
      lcd.clear();
        lcd.setCursor(0, 0);
  lcd.print("LCD1602+HMC5803L");
  lcd.setCursor(0, 1);
  lcd.print("    ");
  lcd.write(6);
  lcd.print("Sammy76");
  delay(5000);
  lcd.clear();
  lcd.setCursor(0, 0);
      lcd.print("x");
      lcd.setCursor(8, 0);
      lcd.print("y");
      lcd.setCursor(0, 1);
      lcd.print("z");
      lcd.setCursor(8, 1);
      lcd.print("a");
      Wire.begin();         //Initialisation de la livrairie Wire
      Init_HMC5803L();    //Initialiser le module boussole
    }

    // Boucle de mesures de champ magnétique
    void loop()
    {
      Xmagnetic = HMC5803L_Read(X);  //lecture sur 3 axes et sortie sur le port sériel
      Ymagnetic = HMC5803L_Read(Y);
      Zmagnetic = HMC5803L_Read(Z);
      /*
      Serial.print("X");
      Serial.print (Xmagnetic);
      Serial.print("Y");
      Serial.print (Ymagnetic);
      Serial.print("Z");
      Serial.print (Zmagnetic);
      */
      lcd.setCursor(1, 0);
      lcd.print("       ");
      lcd.setCursor(1, 0);
      lcd.print(Xmagnetic);
      lcd.setCursor(9, 0);
      lcd.print("       ");
      lcd.setCursor(9, 0);
      lcd.print(Ymagnetic);
      lcd.setCursor(1, 1);
      lcd.print("       ");
      lcd.setCursor(1, 1);
      lcd.print(Zmagnetic);

       //Module du champ
      Module_magnetic = Xmagnetic * Xmagnetic + Ymagnetic * Ymagnetic + Zmagnetic * Zmagnetic;
      Module_magnetic = sqrt(Module_magnetic);
      /*Serial.print(" M= ");
      Serial.print(Module_magnetic);
     */
      //Calculer l'angle de la boussole à partir de X et Y (à plat)
      angle= atan2(Ymagnetic,Xmagnetic) * (180 / 3.14159265); // angle en degres
      if (angle<0) {angle=angle+360;}
      /*Serial.print("  ");
      Serial.print("Angle  ");  //en degres
      Serial.println(angle);*/
      lcd.setCursor(9, 1);
      lcd.print("       ");
      lcd.setCursor(9, 1);
      lcd.print(angle);
      lcd.setCursor(15, 1);
      if (round(angle)==0) {
      lcd.write(0);
      }
      else {
        lcd.print(" ");
      }
     delay(500);
    }



    // === Fonction qui initialise le module boussole (à lancer une seule fois)
    void Init_HMC5803L(void)
    {
      /* Set the module to 8x averaging and 15Hz measurement rate */
      Wire.beginTransmission(HMC5803L_Address);
      Wire.write(0x00);
      Wire.write(0x70);

      Wire.write(0x01);
      Wire.write(0xA0);   //Règle un gain de 5
      Wire.endTransmission();
    }

    // === Fonction qui lit le module boussole (registre d'un des 3 axes, retourne 16 bits)
    int HMC5803L_Read(byte Axis)
    {
      int Result;
       /* Initiate a single measurement */
      Wire.beginTransmission(HMC5803L_Address);
      Wire.write(0x02);
      Wire.write(0x01);
      Wire.endTransmission();
      delay(6);

      /* Move modules the resiger pointer to one of the axis data registers */
      Wire.beginTransmission(HMC5803L_Address);
      Wire.write(Axis);
      Wire.endTransmission();

      /* Read the data from registers (there are two 8 bit registers for each axis) */
      Wire.requestFrom(HMC5803L_Address, 2);
      Result = Wire.read() << 8;
      Result |= Wire.read();

      return Result;
    }

Exemple d'utilisation de la boussole.
Affiche les vecteurs X,Y et Z et enfin l'angle par rapport au nord. Ce module inclut un capteur électromagnétique magnéto-résistif de dernière génération HMC118X à haute sensibilité, un amplificateur, une annulation de décalage d'offset.
Le technologie AMR (Anisotropic Magnetoresistive) offre une réponse linéaire, et 3 capteurs croisés permettent de mesurer le champ magnétique sur 3 axes X, Y, Z, du milli Gauss jusqu'à 8 Gauss, avec très peu de biais de mesure inter-axes.
L'adresse 7-bits I2C du module est 0x1E
Ne pas oublier de calibrer le capteur qui est en permanence influencé par son entourage électromagnétique.
Je mettrai prochainement une procédure.

/*
Lecteur de température à partir d'un ou plusieurs DS18B20
Matériel :
-  LCD1602 sur I2C
 *  Pin Connections:
 *      SCL = A5
 *      SDA = A4
 *      VCC = 5V
 *      GND = GND
- Carte LCD/I2C
- Capteur(s) DS18B20 :
 *  Pin Connections:
 *      Data = D2
 *      VCC = 5V
 *      GND = GND
*/
#include "Wire.h"
#include "OneWire.h"
#include "LiquidCrystal_I2C.h"
OneWire capteur(2);// crée un objet One Wire sur la broche voulue

LiquidCrystal_I2C lcd(0x3F, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display
uint8_t deg[8] = {
  B00110,
  B01001,
  B01001,
  B00110,
  B00000,
  B00000,
  B00000,
  B00000
};
uint8_t e_acc[8] = {
  B00010,
  B00100,
  B01110,
  B10001,
  B11111,
  B10000,
  B01110,
  B00000
};
int DS18S20_Pin = 2; //DS18S20 Signal pin on digital 2

//Temperature chip i/o
OneWire ds(DS18S20_Pin);  // on digital pin 2
byte adresse[8];

void setup(void) {
  int comp = 1;
  String kk;
  Serial.begin(9600);

  lcd.begin();                      // initialize the lcd
  //lcd.cursor();
  lcd.createChar(7, deg);
  lcd.createChar(8, e_acc);
  // Print a message to the LCD.
  lcd.backlight();
  lcd.noAutoscroll();
  lcd.setCursor(0, 0);
  lcd.print("Nano+I2C+DS18B20");
  //Liste des capteurs
  while (capteur.search(adresse) == true) // tant qu'un nouveau capteur est détecté
  { kk = "";
    for (int i = 0; i < 8; i++) {
      kk = kk + String(adresse[i], HEX);
    }

    Serial.println("Capteur " + String(comp) + ":" + kk + "\n");
    lcd.setCursor(0, 1);
    lcd.print(kk);
    lcd.setCursor(0, 0);
    delay(2000);
    comp = comp + 1;
  }
}

void loop(void) {
  int comp = 1;
  while (capteur.search(adresse) == true) {
    //Une page par capteur
    float temperature = getTemp(adresse);
    float Fahrenheit = (9 / 5. * temperature) + 32;
    //lcd.clear();
    //Serial.println(temperature);
    lcd.setCursor(0, 0);
    lcd.print("Temp");
    lcd.write(8);
    lcd.print("rature " + String(comp) + " :   ");
    lcd.noAutoscroll();
    lcd.setCursor(0, 1);
    lcd.print(temperature);
    lcd.write(7);
    lcd.print("C--");
    lcd.print(Fahrenheit);
    lcd.print("F");
    delay(2000); //2 secondes
    comp = comp + 1;
  }
  //Page suivante
  lcd.setCursor(0, 0);
  lcd.print("Ca fonctionne!!!");

  lcd.setCursor(0, 1);
  lcd.print("Youpi!!!!       ");
  delay(2000); //2 secondes
}

float getTemp(byte addr[8]) {
  //returns the temperature from one DS18S20 in DEG Celsius
  byte data[12];
  //  if ( !ds.search(addr)) {
  //      //no more sensors on chain, reset search
  //      ds.reset_search();
  //      return -1000;
  //  }
  if ( OneWire::crc8( addr, 7) != addr[7]) {
    Serial.println("CRC non valide!\n");
    return -1000;
  }
  if ( addr[0] != 0x28) {
    Serial.println("Pas de la famille DS18B20.\n");
    return -1000;
  }
  if ( addr[0] != 0x10 && addr[0] != 0x28) {
    Serial.println("Composant non reconnu\n");
    return -1000;
  }

  ds.reset();
  ds.select(addr);
  ds.write(0x44, 1); // start conversion, with parasite power on at the end
  byte present = ds.reset();
  ds.select(addr);
  ds.write(0xBE); // Read Scratchpad
  for (int i = 0; i < 9; i++) { // we need 9 bytes
    data[i] = ds.read();
  }
  ds.reset_search();
  byte MSB = data[1];
  byte LSB = data[0];

  float tempRead = ((MSB << 8) | LSB); //using two's compliment
  float TemperatureSum = tempRead / 16;

  return TemperatureSum;

}

Plusieurs capteurs de température. L'avantage du DS18B20 est un composant 1-Wire (1 fil!) en fait 3 fils.
L'alimentation, la masse et bien sur un fil pour les données.
Ce type de composant fonctionne sur des distances de fils inférieures à 200m (C'est déjà bien non!).
Comme chaque composant à une adresse spécifique sur 64bits.
Le DS18B20 a une gamme de mesure qui s’étend de -55 °C à +125 °C.
Il transmet sa mesure directement en degrés Celsius, codée sur 16 bits. Sa précision est de ±0,5 °C entre -10 °C et +85 °C.

Voir les composants 1-Wire

Spécifications :

• Échelle de pression mesurée : de 300 à 1100 hPa
  (de 9000m à -500m par rapport au niveau de la mer)
• Résolution : jusqu'à 0,03hPa / 0,25m
• Température : -40 / +85°C, précision de +-2°C
• Fonctionne sous 3,3V
• Adaptateur de niveau sur I²C et résistances de pull up incluses

/*
 * Base:
   Etude du BMP180 (on n'utilise aucune bibliothèque dédiée)
   Copyright 2015 - Eric Sérandour
   http://labo.serandour.com

Modif sammy76.free.fr

Matériel :
-  LCD1602 sur I2C
 *  Pin Connections:
 *      SCL = A5
 *      SDA = A4
 *      VCC = 5V
 *      GND = GND
- Carte LCD/I2C
- Capteur(s) Baromètre BMP180 :
 *  Pin Connections:
 *      SCL = A5
 *      SDA = A4
 *      VCC = 3.3V Attention !
 *      GND = GND
 *
*/

#include "LiquidCrystal_I2C.h"
// Initialisation de la bibliothèque avec les numéros de broches utilisées
LiquidCrystal_I2C lcd(0x3F, 16, 2); // set the LCD address to 0x27 for a 16 chars and 2 line display

byte degre[8] = {   // Déclaration d’un tableau de 8 octets pour le caractère °.
  B00111,           // Définition de chaque octet au format binaire :
  B00101,           // 1 pour un pixel affiché – 0 pour un pixel éteint.
  B00111,           // Les 3 bits de poids forts sont ici inutiles.
  B00000,
  B00000,
  B00000,
  B00000,
  B00000
};
byte caractereDegre = 0;
// *** BMP180
#include "Wire.h"            // On importe la bibliothèque Wire pour l'I2C
#define ADRESSE_BMP180 0x77
float pressionAbsolue = 0;
float pressionRelative = 0;
float altitude = 0;
float temperature = 0;       // Température à l'intérieur de la centrale
float altitudeReference = 0; // Altitude connue rentrée au clavier
float pressionReference = 0; // Pression à l'altitude de référence

//////////////////////////////////////////////////////////////////////////////////////////

void setup()
{
  lcd.begin();
  lcd.clear();
  Wire.begin();
  initBarometre(ADRESSE_BMP180);
}

//////////////////////////////////////////////////////////////////////////////////////////

void loop()
{
  afficherBarometre(ADRESSE_BMP180);
}

//////////////////////////////////////////////////////////////////////////////////////////
/*
    ALTI-BAROMETRE BMP180
*/
//////////////////////////////////////////////////////////////////////////////////////////

void afficherBarometre(int adresseI2C)
{
  // Réglage de l'alti-baromètre
  reglageAltimetre(adresseI2C);

  // Affichage des mesures
  lcd.createChar(caractereDegre, degre); // Création du caractère personnalisé degré
  boolean quitter = false;
  do {
    lcd.clear();
    byte codeErreur = barometreRead(adresseI2C);
    if (codeErreur != 0) {
      lcd.setCursor(0, 0);
      lcd.print("BARO-ALTIMETRE");
      lcd.setCursor(0, 1);
      lcd.print("ERREUR (CODE ");
      lcd.print(codeErreur);
      lcd.print(")");
      delay(1000);
      quitter = true;
    }
    else {
      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print("BAROMETRE   ");
      lcd.print(temperature);
      lcd.write(caractereDegre);
      lcd.print("C");
      lcd.setCursor(0, 1);
      lcd.print("Pa : ");
      lcd.print(pressionAbsolue);
      lcd.print(" hPa");
      delay(1000);
      lcd.clear();
      lcd.setCursor(0, 0);
      lcd.print("Pr : ");
      lcd.print(pressionRelative);
      lcd.print(" hPa");
      lcd.setCursor(0, 1);
      lcd.print("H  : ");
      lcd.print(altitude);
      lcd.print(" m");
      delay(1000);
    }
  } while (quitter == false);
}

//////////////////////////////////////////////////////////////////////////////////////////

void reglageAltimetre(int adresseI2C)
{
  altitudeReference = 140; //m
  barometreRead(adresseI2C);
  pressionReference = pressionAbsolue;
}

//////////////////////////////////////////////////////////////////////////////////////////

int16_t  ac1, ac2, ac3, b1, b2, mb, mc, md; // Calibration coefficients
uint16_t ac4, ac5, ac6;                     // Calibration coefficients
// Ultra low power       : oss = 0, osd =  5 ms
// Standard              : oss = 1, osd =  8 ms
// High resolution       : oss = 2, osd = 14 ms
// Ultra high resolution : oss = 3, osd = 26 ms
const uint8_t OSS = 3;     // Set oversampling setting
const uint8_t OSD = 26;    // with corresponding oversampling delay

//////////////////////////////////////////////////////////////////////////////////////////

void initBarometre(int adresseI2C) // Voir le Data sheet du BMP180, à la page 15.
{
  // Read calibration data from the EEPROM of the BMP180
  ac1 = readRegister16(adresseI2C, 0xAA);
  ac2 = readRegister16(adresseI2C, 0xAC);
  ac3 = readRegister16(adresseI2C, 0xAE);
  ac4 = readRegister16(adresseI2C, 0xB0);
  ac5 = readRegister16(adresseI2C, 0xB2);
  ac6 = readRegister16(adresseI2C, 0xB4);
  b1  = readRegister16(adresseI2C, 0xB6);
  b2  = readRegister16(adresseI2C, 0xB8);
  mb  = readRegister16(adresseI2C, 0xBA);
  mc  = readRegister16(adresseI2C, 0xBC);
  md  = readRegister16(adresseI2C, 0xBE);
}

//////////////////////////////////////////////////////////////////////////////////////////

uint16_t readRegister16(int adresseI2C, uint8_t code)
{
  uint16_t value = 0;
  Wire.beginTransmission(adresseI2C);         // Start transmission to device
  Wire.write(code);                           // Sends register address to read from
  byte error = Wire.endTransmission();        // End transmission
  if (error == 0) {
    Wire.requestFrom(adresseI2C, 2);          // Request 2 bytes from device
    while (Wire.available() < 2);             // Wait until bytes are ready
    value = (Wire.read() << 8) + Wire.read();
  }
  return value;
}

//////////////////////////////////////////////////////////////////////////////////////////

byte barometreRead(int adresseI2C)
// Suivant datasheet BOSH BMP180, à la page 15.
{
  int32_t x1, x2, x3, b3, b5, b6, ut, up, t, p;
  uint32_t b4, b7;
  int16_t msb, lsb, xlsb;
  byte error = 0;

  // Read uncompensated temperature value (ut)
  Wire.beginTransmission(adresseI2C);          // Start transmission to device
  Wire.write(0xf4);                            // Sends register address
  Wire.write(0x2e);                            // Write data
  error = Wire.endTransmission();              // End transmission
  if (error == 0) { // On continue
    delay(5);                                  // Data sheet suggests 4.5 ms

    Wire.beginTransmission(adresseI2C);        // Start transmission to device
    Wire.write(0xf6);                          // Sends register address to read from
    error = Wire.endTransmission();            // End transmission
    if (error == 0) { // On continue
      Wire.requestFrom(adresseI2C, 2);         // Request 2 bytes (0xf6, 0xf7)
      while (Wire.available() < 2);            // Wait until bytes are ready
      msb = Wire.read();
      lsb = Wire.read();

      ut = ((int32_t)msb << 8) + (int32_t)lsb;

      // Read uncompensated pressure value (up)
      Wire.beginTransmission(adresseI2C);      // Start transmission to device
      Wire.write(0xf4);                        // Sends register address
      Wire.write(0x34 + (OSS << 6));           // Write data
      error = Wire.endTransmission();          // End transmission
      if (error == 0) { // On continue
        delay(OSD);                            // Oversampling setting delay

        Wire.beginTransmission(adresseI2C);    // Start transmission to device
        Wire.write(0xf6);                      // Sends register address to read from
        error = Wire.endTransmission();        // End transmission
        if (error == 0) { // On continue
          Wire.requestFrom(adresseI2C, 3);     // Request 3 bytes (0xf6, 0xf7, 0xf8)
          while (Wire.available() < 3);        // Wait until bytes are ready
          msb = Wire.read();
          lsb = Wire.read();
          xlsb = Wire.read();

          up = (((int32_t)msb << 16) + ((int32_t)lsb << 8) + ((int32_t)xlsb)) >> (8 - OSS);

          // Calcul de la température vraie
          x1 = (ut - (int32_t)ac6) * (int32_t)ac5 >> 15;
          x2 = ((int32_t)mc << 11) / (x1 + (int32_t)md);
          b5 = x1 + x2;
          t = (b5 + 8) >> 4;
          temperature = t / 10.0f;  // temperature in celsius

          // Calcul de la pression vraie
          // On étend la taille de certaines variables pour éviter des dépassements.
          // Par exemple, dans la 2ème ligne, x1 est int32_t, b2 est int16_t
          // et b6 est int_32t d'où le (int32_t)b2.
          // Pour gagner en vitesse de calcul, on utilise << ou >> :
          // << : un décalage de 1 bit vers la gauche revient à multiplier par 2
          // >> : un décalage de 1 bit vers la droite revient à diviser par 2
          b6 = b5 - 4000;
          x1 = ((int32_t)b2 * (b6 * b6 >> 12)) >> 11;
          x2 = (int32_t)ac2 * b6 >> 11;
          x3 = x1 + x2;
          b3 = ((((int32_t)ac1 * 4 + x3) << OSS) + 2) >> 2;
          x1 = (int32_t)ac3 * b6 >> 13;
          x2 = ((int32_t)b1 * (b6 * b6 >> 12)) >> 16;
          x3 = ((x1 + x2) + 2) >> 2;
          b4 = ((uint32_t)ac4 * (uint32_t)(x3 + 32768)) >> 15;
          b7 = ((uint32_t)up - (uint32_t)b3) * (uint32_t)(50000 >> OSS);
          if (b7 < 0x80000000) {
            p = (b7 << 1) / b4;
          }
          else {
            p = (b7 / b4) << 1;
          }
          x1 = (p >> 8) * (p >> 8);
          x1 = (x1 * 3038) >> 16;
          x2 = (-7357 * p) >> 16;
          p = p + ((x1 + x2 + 3791) >> 4);
          pressionAbsolue = p / 100.0f;  // pression en hPa

          // Calculate pressure at sea level
          pressionRelative = pressionAbsolue / pow((1.0f - (altitudeReference / 44330.0f)), 5.255f);

          // Calculate absolute altitude
          float pression0 = pressionReference / pow((1.0f - (altitudeReference / 44330.0f)), 5.255f);
          altitude = 44330.0f * (1 - pow(pressionAbsolue / pression0, (1 / 5.255f)));
        }
      }
    }
  }
  return error;
}

// Test de commandes AT avec module HC-06 Bluetooth
// Connection du HC-06 avec le monitor serie
//
// The HC-06 defaults to AT mode when first powered on.
// The default baud rate is 9600
// The Hc-06 requires all AT commands to be in uppercase.
//NL+CR should not be added to the command string

#include "SoftwareSerial.h"
SoftwareSerial HC06(11, 10); // RX | TX
// Connect the HC-06 TX to the Arduino RX on pin 11.
// Connect the HC-06 RX to the Arduino TX on pin 10.

void setup()
{
  Serial.begin(9600);
  Serial.println("Enter AT commands:");
  // HC-06 default serial speed is 9600
  HC06.begin(9600);
}

void loop()
{
  // Keep reading from HC-06 and send to Arduino Serial Monitor
  if (HC06.available())
  {
    Serial.write(HC06.read());
  }

  // Keep reading from Arduino Serial Monitor and send to HC-06
  if (Serial.available())
  {
    HC06.write(Serial.read());
  }
}

Exemple de commande AT à envoyer :
Attention, les commandes sont enregistrées dans l'EEPROM du HC-06.

1. Test communication
Send: AT (please send it every second)
Back: OK
2. Reset the Bluetooth serial baud rate
Send: AT+BAUD1
Back: OK1200
Send: AT+BAUD2
Back: OK2400
……
1---------1200
2---------2400
3---------4800
4---------9600 (Default)
5---------19200
6---------38400
7---------57600
8---------115200
9---------230400
A---------460800
B---------921600
C---------1382400

3. Reset the Bluetooth name
Send: AT+NAMEname la taille maxi est 20 caractères
Back: OKname
Exemple :AT+NAMEHC-06
Le nouveau nom visible sera HC-06

4. change the Bluetooth pair password
Send: AT+PINxxxx
Back:OKsetpin
Exemple :AT+PIN8888
Le nouveau code pour accès est le 8888. Le code par default est "1234"

5. No parity check ( The version, higher than V1.5, can use this command )
Send: AT+PN (This is the default value)
Back: OK NONE
6. Set odd parity check ( The version, higher than V1.5, can use this command )
Send: AT+PO
Back: OK ODD
7. Set even parity check( The version, higher than V1.5, can use this command )
Send: AT+PE
Back: OK EVEN

8. Get the AT version
Send: AT+VERSION
Back: LinvorV1.n

Autre Exemple

Permet en envoyant la commande "LED:1" d'allumer une led (pin9) et "LED:0" pour l'éteindre.
Si par contre vous envoyer un message texte, il ecrit ce message sur la première ligne LCD

#include "SoftwareSerial.h"
#include "Wire.h"
#include "LiquidCrystal_I2C.h"
#define lcd_adr 0x3F
LiquidCrystal_I2C lcd(lcd_adr, 16, 2);
uint8_t a224[8] = {8, 4, 14, 1, 15, 17, 15, 0}; // à
uint8_t a231[8] = {0, 14, 16, 16, 17, 14, 4, 12}; // ç
uint8_t a232[8] = {8, 4, 14, 17, 31, 16, 14, 0}; //è
uint8_t a233[8] = {2, 4, 14, 17, 31, 16, 14, 0}; // é
uint8_t a234[8] = {4, 10, 14, 17, 31, 16, 14, 0}; // ê
uint8_t a235[8] = {10, 0, 14, 17, 31, 16, 15, 0}; // ë
uint8_t a249[8] = {4, 10, 0, 17, 17, 19, 13, 0}; // û
uint8_t a252[8] = {10, 0, 17, 17, 17, 19, 13, 0}; // ü

SoftwareSerial HC06(11, 10);
const char DOUT_LED = 9;
String messageRecu;

char change(char k) {
  if (k == 0xFFFFFFC3) {
    delay(3);
    k = HC06.read();
    switch (k) {
      case 0xFFFFFFA0: k = 0x0; break; //à
      case 0xFFFFFFA7: k = 0x1; break; // ç
      case 0xFFFFFFA8: k = 0x2; break; //è
      case 0xFFFFFFA9: k = 0x3; break; //é
      case 0xFFFFFFAA: k = 0x4; break; //ê
      case 0xFFFFFFAB: k = 0x5; break; //ë
      case 0xFFFFFFBC: k = 0x6; break; // û
      case 0xFFFFFFBB: k = 0x7; break; // ü
    }
  }
  return k;
}
void sendmessage(void) {
  lcd.clear();
  lcd.setCursor(0, 0);
  lcd.print(messageRecu);
  }

void setup() {
  HC06.begin(9600);
  pinMode(DOUT_LED, OUTPUT);
  digitalWrite(DOUT_LED, LOW);
  lcd.begin();
  lcd.createChar(0, a224);//à
  lcd.createChar(1, a231);//ç
  lcd.createChar(2, a232);//è
  lcd.createChar(3, a233);//é
  lcd.createChar(4, a234);//ê
  lcd.createChar(5, a235);//ë
  lcd.createChar(6, a249);//ù
  lcd.createChar(7, a252);//ü

}

void loop()
{
  while (HC06.available())
  {
    delay(3);
    char c = HC06.read();
    messageRecu += change(c);
  }
  if (messageRecu.length() > 0)
  {
    if (messageRecu == "LED:1")
    {
      digitalWrite(DOUT_LED, HIGH);
    }
    if (messageRecu == "LED:0")
    {
      digitalWrite(DOUT_LED, LOW);
    }
    if (messageRecu != "LED:0" && messageRecu != "LED:1")
    {
      sendmessage();
    }
    messageRecu = "";
  }
}

Emission du signal RF FS1000A

// library
#include "VirtualWire.h"
  int i=0;
void setup()
{
  //Serial.begin(9600);
  pinMode(13, OUTPUT);
  // virtual wire
  vw_set_tx_pin(12); // pin
  vw_setup(4000); // bps
}

void loop()
{

  sendString("Arduino "+String(i), true);
  delay(1000);
  digitalWrite(13, HIGH);   // turn the LED on (HIGH is the voltage level)
  delay(200);              // wait for a second
  digitalWrite(13, LOW);    // turn the LED off by making the voltage LOW
  i++;
}

void sendString(String message, bool wait)
{
  byte messageLength = message.length() + 1;

  // convert string to char array
  char charBuffer[messageLength];
  message.toCharArray(charBuffer, messageLength);

  vw_send((uint8_t *)charBuffer, messageLength);

  if (wait) vw_wait_tx();

  //Serial.println("sent: " + message);
}

Réception du signal RF XY-MK-5V

// library
#include "VirtualWire.h"

byte message[VW_MAX_MESSAGE_LEN]; // a buffer to store the incoming messages
byte messageLength = VW_MAX_MESSAGE_LEN; // the size of the message

void setup()
{
  Serial.begin(9600);
  Serial.println("device is ready...");

  vw_set_rx_pin(12);
  vw_setup(4000); // bps
  vw_rx_start();
}

void loop()
{
  if (vw_get_message(message, &messageLength)) // non-blocking
  {
    Serial.print("received: ");
    for (int i = 0; i < messageLength; i++)
    {
      Serial.write(message[i]);
    }
    Serial.println();
  }
}
